一、驗收標準:
在標準狀況下,即20-25 ℃恒溫,相對濕度65%,99.999%的惰性氣源下,空箱體循環水氧指標均達到小于1ppm。
英文面板,英文操作屏.
二、主要技術指標和配置

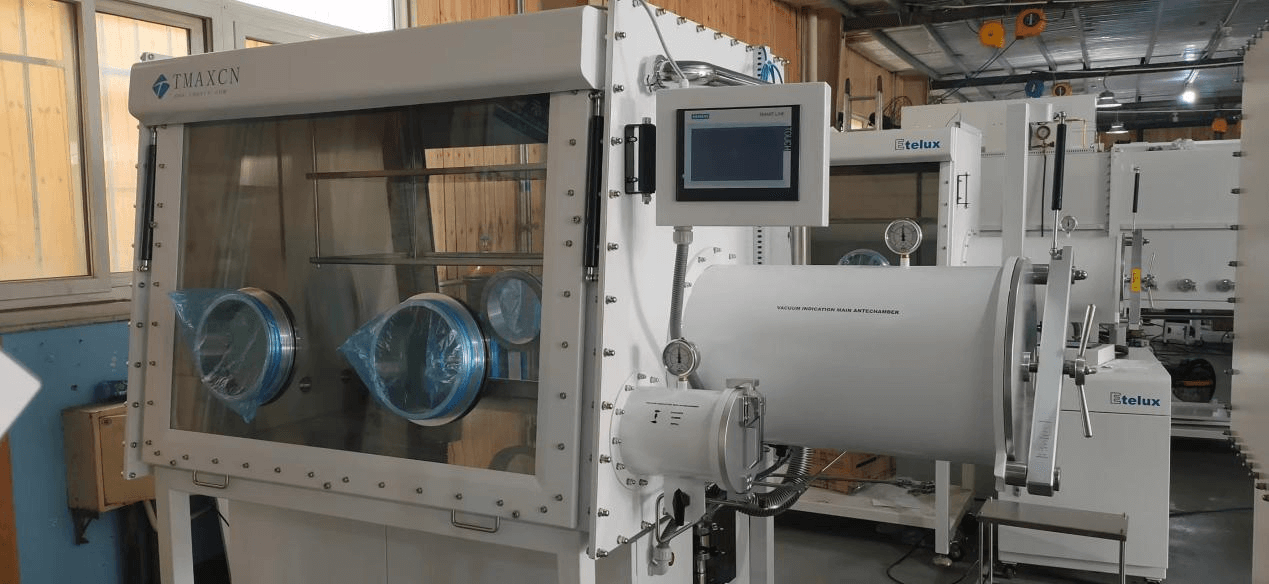

1、箱體
1.1.尺寸:1220mm(長)×900mm(高)×1000mm(寬)雙面操作。
1.2.材質:全不銹鋼結構(Type 304), 厚度3mm 。
1.3.過濾器:孔徑0.3微米
1.4.丁基橡膠手套:美國原裝進口厚度0.4mm,手套口8英寸,硬鋁合金手套口(經過防腐蝕處理,陽極氧化鋁),口徑220mm。
1.5.窗口:傾斜設計的操作面,可拆卸的8mm安全鋼化玻璃前窗,耐磨、抗腐蝕、透光性好、密封圈采用3/8英寸厚的OMEGA密封圈
1.6.使用時可保持一定的正負壓力(-10mbar-10mbar)
1.7.箱體配置有防反射的照明節能燈,光線柔和。
1.8.箱體內設有陳列板2層可調擱物架
1.9.箱體內設有多孔電源接線板1個,插座用***
1.10. 箱體可設置3個標準KF-40接口。
1.11. 泄漏率:≤0.001vol%/h。
1.12. 鋼結構支架,含腳輪高950 mm,安裝有萬向腳輪。
2、過渡艙
2.1.形狀:圓柱形(304不銹鋼),與手套箱連接,采用軸鎖式大過渡艙門,易于操作。
2.2.尺寸:直徑360mm,長600mm大過渡艙,活塞門,過渡艙內有可滑動托盤,拋光,箱體另設置一小過渡艙,規格為:直徑150mm,長300mm, 手動閥門控制抽氣和補氣。
2.3.托盤:不銹鋼,可自由移動延伸(大過度艙配置)
2.4.真空度≤1bar(大、小右過度艙均要求抽真空帶顯示)
3、控制系統
3.1.方式:包括自診斷、斷電自啟動特性,具備壓力控制和自適應功能。自動控制、循環控制、密碼保護、真空室控制采用LCD顯示。單元控制采用西門子PLC觸摸屏。
3.2.壓力控制:控制箱體、過渡艙的壓力在某一設定值。
a) 用戶可以在+12.5至-12.5毫巴之間任意設定工作壓力區間,PLC將自動調控箱體壓力在設定范圍內。工作壓力區間的默認值為-1至+3毫巴。
b) 箱壓大于12毫巴時,PLC自動開啟安全閥泄壓,保護手套、設備和箱體內的材料。
c) 使用腳踏開關,對箱壓進行微調。
3.3.腳踏板:可控制手套箱的壓力、方便操作。
4、循環系統(含凈化再生系統)
4.1. 德國BASF、美國UOP凈化材料、德國寶德閥門。主機系統集成模塊化設計,全自動電控氣路電磁閥組、PLC控制、電路、循環泵、凈化住、顯示器集成一個獨立的凈化器,構成緊湊、簡約的系統.
4.2.控制:水、氧控制在小于1PPm
4.3. 調節裝置:通過PLC觸摸式調節(加熱、抽空、凈化、再生)全過程除2.5小時通氣無須人為監控。
4.4.工作氣體:He.N2/或Ar氣(氣體循環)
4.5.循環風機:0-100m3高速變頻風機,微處理器控制,經過壓力測試的不銹鋼裝置。
4.6.凈化柱:單凈化柱,進口凈化材料德國BASF除氧材料10kg,美國UOP高效吸水材料10kg,極高的壽命度,保證用戶在使用過程中產品的凈化能力長效持久。除水能力2.2㎏吸氧能力63L。
4.7.凈化閥:全自動電氣動閥。
4.8.過濾器:采用符合HEPA標準的0.3微米孔徑濾網的高效率過濾器。
4.9、再生:用于凈化系統再次利用,使其活化;再生需要氦氣/H2、氮氣/H2或氬氣/ H2的混合氣體,其中H2占10%。
再生氣先進流量計再進凈化柱。
5、顯示系統。
德國SIEMENS,單元控制采用西門子PLC觸摸屏。中英文雙語可切換。
6、真空系統
增加真空泵啟停時間控制。真空泵選用英國Edwards 真空泵,型號RV12,流量12m3/h,極限真空2x10-3毫巴??煞謩e對過渡艙進行抽真空,并可實現隨時單獨控制。(國外進口)
7、箱體自動清洗
自動氣控電鍍板;箱內氣體自動清洗功能用戶設定清洗時間,再觸摸屏上點觸啟動按鍵,系統將開始清洗箱體,到設定的時間是自動停止。自動箱體清洗功能。不同性質的氣體環境更換及誤操作進水、氧快速箱體自動清洗。箱體自動清洗閥門至箱體管道集成處采用KF25含鋼絲朔料管牢固連接,外部接口KF25寶塔接頭。
8、有機溶劑吸附系統
為防止有機溶劑對凈化柱的影響,串聯一個溶劑柱到手套箱系統中,媒介主要為優質高效活性碳和防止氫氟酸形成的活性氧化鋁。有機溶劑吸附系統填裝量為7KG,在柱子的上下方有KF40接口,方便換料,用戶可自行換料,為了防止氫氟酸的形成,溶劑柱罐一半活性氧化鋁。
三、主要技術指標和配置
1、水分析儀,(國外進口) 品牌材料: 英國MICHELL/(依照客戶使用環境決定)
非國產或國內組裝,第三方數據保證可信性。
1) 測量范圍:0-1000ppm
2) 精度:±1% ppm
3) 顯示:分析儀的輸出連接到PLC,檢測數值在觸摸屏上顯示,可以設定報警值。
4) 控制:可以根據用戶的設定對氣體循環系統進行控制,實現循環降。
5) 環境:-10℃—50℃
2、氧分析儀,(國外進口) 品牌材料: 美國AVCRAY(依照客戶使用環境決定)
非國產或國內組裝,第三方數據保證可信性。
1) 測量范圍可設:0-1000,ppm
2) 環境:-10℃—50℃
3) 精度:±1% ppm
4) 安裝位置:氧傳感器安裝在箱體上,無論氣體循環與否,氧傳感器不間斷地檢測箱體內氣氛,顯示手套箱內的氧含量。
5) 傳感器:電化學材料電池,其優點是零點準確、漂移小、避免了其他電池材料容易被腐蝕;更換成本低(只更換氧電池)。
6) 顯示:分析儀的輸出連接到PLC,檢測數值在觸摸屏上顯示,可以設定報警值。
7) 控制:用戶可以選擇自動循環功能,把手套箱內的氧含量維持在用戶的規定范圍之內。
四、主要配置
序號 | 配置 | 單位 | 數量 | 生產商/品牌 | 備注 |
1 | 箱體 | 臺 | 1 | TMAXCN | 304不銹鋼 厚度3mm |
2 | 過度艙 | 套 | 1 | TMAXCN | 304不銹鋼 |
3 | 控制系統 | 套 | 1 | 德國SIEMENS 歐姆龍電子器件等 | 進口組裝 |
4 | 循環系統(含凈化再生系統) | 套 | 1 | 德國BASF、美國UOP凈化材料、德國寶德閥門 | 進口組裝 |
5 | 顯示系統 | 套 | 1 | 德國SIEMENS | 進口 |
6 | 手套 | 雙 | 2 | 美國 | 進口 |
7 | 管道接口 | 套 | 1 | 法國樂可力 | 進口 |
8 | 壓力表 | 套 | 1 | 德國WIka | 進口 |
9 | PLC水分析儀 | 臺 | 1 | 英國Michell | 進口 |
10 | PLC氧分析儀 | 臺 | 1 | 美國AVCRAY | 進口 |
11 | 真空泵 | 臺 | 1 | RV12 | 進口 |
12 | 溶劑柱 | 套 | 1 | 活性炭+活性氧化鋁 | 國內 |
13 | 自動清洗 | 套 | 1 | TMAXCN | 贈送 |
