一、驗收標準:

在標準狀況下,即20-25 ℃恒溫,相對濕度65%,99.999%的惰性氣源下,空箱體循環水氧指標均達到小于1ppm。

英文面板,英文操作屏。



二、主要技術指標和配置

1、箱體

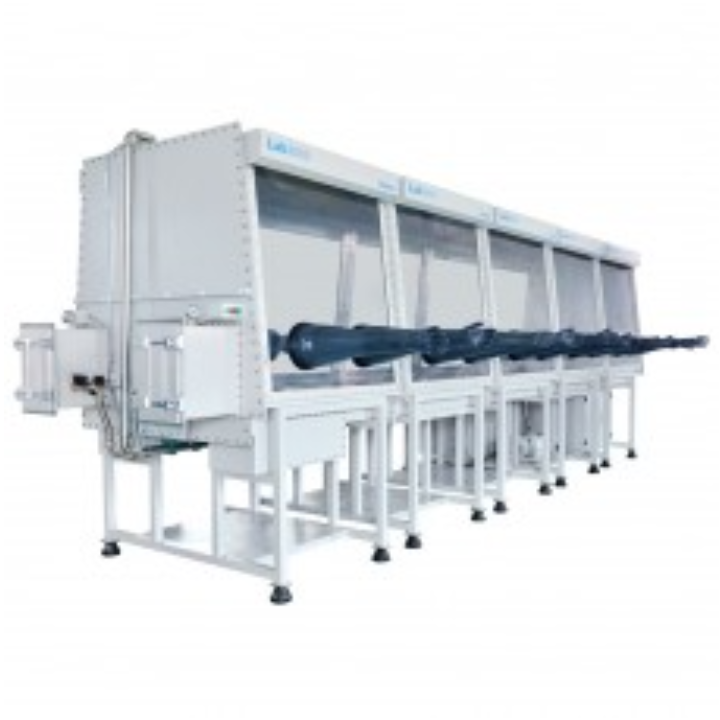

1.1.尺寸:4800mm(長)×900mm(高)×750mm(寬)單面。4節1200單面手套箱通過法蘭鏈接而成。

1.2.材質:全不銹鋼結構(Type 304), 厚度3mm 。

1.3.過濾器:孔徑0.3微米

1.4.丁基橡膠手套:美國原裝進口厚度0.4mm,手套口8英寸,硬鋁合金手套口(經過防腐蝕處理,陽極氧化鋁),口徑220mm。

1.5.窗口:傾斜設計的操作面,可拆卸的8mm安全鋼化玻璃前窗,耐磨、抗腐蝕、透光性好、密封圈采用3/8英寸厚的OMEGA密封圈。

1.6.使用時可保持一定的正負壓力(-10mbar-10mbar)

1.7.箱體配置有防反射的照明節能燈,光線柔和。

1.8.箱體內設有陳列板2層擱物架

1.9.箱體內設有多孔電源接線板(電源:220V±10%  50Hz±10%)

1.10. 箱體可設置12個標準KF-40接口。

1.11. 泄漏率:≤0.001vol%/h。

1.12. 鋼結構支架,含腳輪高950 mm,安裝有萬向腳輪。



2、過渡艙

2.1.形狀:圓柱形(304不銹鋼),與手套箱連接,采用軸鎖式大過渡艙門,易于操作。

2.2.尺寸:直徑360mm,長600mm,活塞門內附反射屏,過渡艙內有可滑動托盤,拋光,箱體另設置一小過渡艙,規格為:直徑150mm,長300mm, 手動閥門控制抽氣和補氣。

2.3.托盤:不銹鋼260mm×580mm,可自由移動延伸(大過度艙配置)

2.4.真空度≤1bar(大、小右過度艙均要求抽真空帶顯示)



3、控制系統

3.1.方式:包括自診斷、斷電自啟動特性,具備壓力控制和自適應功能。自動控制、循環控制、密碼保護、真空室控制采用LCD顯示。單元控制采用西門子PLC觸摸屏。

3.2.壓力控制:控制箱體、過渡艙的壓力在某一設定值。

a) 用戶可以在+12.5至-12.5毫巴之間任意設定工作壓力區間,PLC將自動調控箱體壓力在設定范圍內。工作壓力區間的默認值為-1至+3毫巴。

b) 箱壓大于12毫巴時,PLC自動開啟安全閥泄壓,保護手套、設備和箱體內的材料。

c) 使用腳踏開關,對箱壓進行微調。

3.3.腳踏板:可控制手套箱的壓力、方便操作。



4、循環系統(含凈化再生系統)

4.1. 德國BASF、美國UOP凈化材料、德國寶德閥門。主機系統集成模塊化設計,全自動電控氣路電磁閥組、PLC控制、電路、循環泵、凈化住、顯示器集成一個獨立的凈化器,構成緊湊、簡約的系統.

4.2.控制:水、氧控制在小于1PPm

4.3. 調節裝置:通過PLC觸摸式調節(加熱、抽空、凈化、再生)全過程除2.5小時通氣無須人為監控。

4.4.工作氣體:He.N2或Ar氣(氣體循環)

4.5.循環風機:0-100m3高速變頻風機,微處理器控制,經過壓力測試的不銹鋼裝置。

4.6.凈化柱:個凈化柱,進口凈化材料德國BASF除氧材料5kg,美國UOP高效吸水材料5kg,極高的壽命度,保證用戶在使用過程中產品的凈化能力長效持久。除水能力2㎏吸氧能力60L。

4.7.凈化閥:全自動電氣動閥。

4.8.過濾器:采用符合HEPA標準的0.3微米孔徑濾網的高效率過濾器。

4.9、再生:用于凈化系統再次利用,使其活化;再生需要氦氣/H2氮?dú)?H2或氬氣/ H2的混合氣體,其中H2占10%。再生氣先進流量計再進凈化柱。



5、顯示系統。

       德國SIEMENS,單元控制采用西門子PLC觸摸屏。中英文雙語可切換。



6、真空系統

增加真空泵啟停時間控制。真空泵選用英國Edwards 真空泵,型號RV12,流量12m3/h,極限真空2x10-3毫巴??煞謩e對過渡艙進行抽真空,并可實現隨時單獨控制。(國外進口)



7、箱體自動清洗

自動箱體清洗功能。不同性質的氣體環境更換及誤操作進水、氧快速箱體自動清洗。箱體自動清洗閥門至箱體管道集成處采用KF25含鋼絲朔料管牢固連接,外部接口KF25寶塔接頭。



、主要技術指標和配置

1、水分析儀,(國外進口) 品牌材料: 英國MICHELL/(依照客戶使用環境決定)

非國產或國內組裝,第三方數據保證可信性。

1)  測量范圍:0-1000ppm

2)  精度:±1% ppm

3)  顯示:分析儀的輸出連接到PLC,檢測數值在觸摸屏上顯示,可以設定報警值。

4)  控制:可以根據用戶的設定對氣體循環系統進行控制,實現循環降。

5)  環境:-10℃—50℃



2、氧分析儀,(國外進口) 品牌材料: 美國AVCRAY(依照客戶使用環境決定)

非國產或國內組裝,第三方數據保證可信性。

1) 測量范圍可設:0-1000,ppm

2) 環境:-10℃—50℃

3) 精度:±1% ppm

4) 安裝位置:氧傳感器安裝在箱體上,無論氣體循環與否,氧傳感器不間斷地檢測箱體內氣氛,顯示手套箱內的氧含量。

5) 傳感器:電化學材料電池,其優點是零點準確、漂移小、避免了其他電池材料容易被腐蝕;更換成本低(只更換氧電池)。

6) 顯示:分析儀的輸出連接到PLC,檢測數值在觸摸屏上顯示,可以設定報警值。

控制:用戶可以選擇自動循環功能,把手套箱內的氧含量維持在用戶的規定范圍之內。



四、有機溶劑吸附系統

  為防止有機溶劑對凈化柱的影響,串聯一個溶劑柱到手套箱系統中,媒介主要為優質高效活性碳和防止氫氟酸形成的活性氧化鋁。有機溶劑吸附系統填裝量為7KG,在柱子的上下方有KF40接口,方便換料,用戶可自行換料,為了防止氫氟酸的形成,溶劑柱罐一半活性氧化鋁。



三、主要配置

序號

配置

單位

數量

生產商/品牌

備注

1

箱體

臺

4

TMAXCN

304不銹鋼 厚度3mm

2

過度艙

1

TMAXCN

304不銹鋼

3

控制系統

1

德國SIEMENS 歐姆龍電子器件等

進口組裝

4

循環系統(含凈化再生系統)

1

德國BASF、美國UOP凈化材料、德國寶德閥門

進口組裝

5

顯示系統

1

德國SIEMENS

進口

6

手套

4

美國

進口

7

管道接口

1

法國樂可力

進口

8

壓力表

1

德國WIka

進口

9

PLC水分析儀

臺

1

英國Michell

進口

10

PLC氧分析儀

臺

1

美國ACRAY

進口

11

真空泵

臺

1

RV12

進口

12

溶劑吸附系統

1

TMAXCN

優質活性炭

13

自動清洗

1

TMAXCN

贈送


TMAXCN Cooperative Brand and TMAXCN Group Employees
