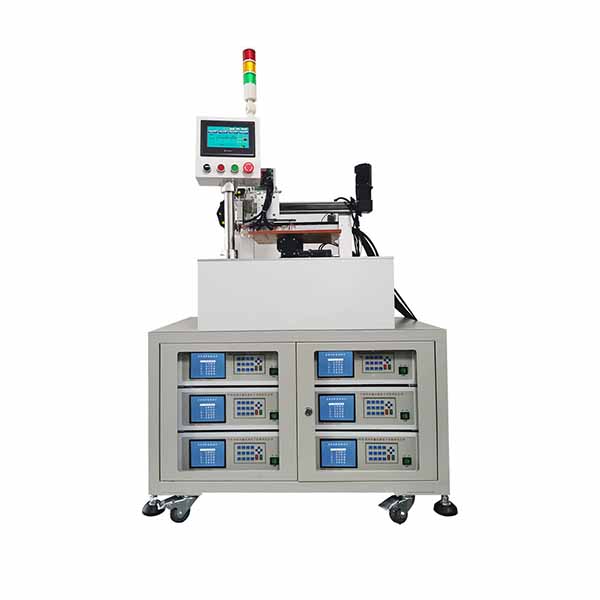

半自動鋰電池保護板檢測機


一、應用及功能介紹

1.1適用

半自動測試平臺配合1-6臺PBTS/PBTS(m)保護板測試儀。客戶通過更換測試平臺夾具,實現單人上板、開始測試、測試結束后自動在平臺上標記錯誤點、人工取板、換板的循環測試過程。可輕松實現一人控制20臺保護板測試儀的效果,節省人工同時保證檢測精度。


二、功能介紹

應用

用于保護板的半自動測試


基本功能

過充放電電壓測試

過充恢復和放電恢復測試

內阻測試

均衡電壓和電流測試

過流保護測試

獨特的測試項目

設備可重新測試,避免夾具接觸不良造成的誤測

測試通過標記+測試錯誤標記

測試補考統計,監控測試輸出及通過率統計

保護板類型

磷酸鐵鋰、三元鈷酸鋰、錳酸鋰等



范圍

測試范圍

支持的最大板寬

300mm

支持的最大板長

300mm

支持的最大板行數

1-10

支持的最大板列數

1-10

拼圖特殊尺寸需要定制



測試項目_

測試范圍_

一個準確度

設備頻道

1-6

選修的

測試系列數

1-24系列

選修的

參考電壓

鈷酸鋰2 (3.8V)磷酸鐵鋰4 (3.0V)


過充保護電壓

0.5-5V

± 1毫伏

過放電保護電壓

0.5-5V

± 1毫伏

過充電恢復電壓(恢復)

0.5-5V

± 1毫伏

過放電恢復電壓(恢復)

0.5-5V

± 1毫伏

過充保護電流

1-40A

±0.1A

過放保護電流

1-20A

±0.1A

均衡開啟電壓

0.5-5V

±5mV

均衡實時電流

0- 200毫安

±1mA

過流保護延時

0-15秒

±1毫秒

過充保護延時

0-20秒

±1毫秒

過放保護延時

0-20秒

±1毫秒

單節自耗

0-500uA

±1uA

回路內阻

0- 2 00mΩ

±1mΩ

在線設置

串口通訊:RS232串口



半自動檢測平臺

600*700mm 寬*深

試驗柜

1060*600*650mm 寬*深*高

渠道

可選

設備配件

用戶手冊及上位機軟件



四、設備環境要求及技術參數

2.1電源:交流電壓220V±10%,頻率50Hz±10%;

2.2環境溫度:-10~45℃;

2.3 環境無強烈震動、腐蝕性氣體和易燃易爆氣體。
