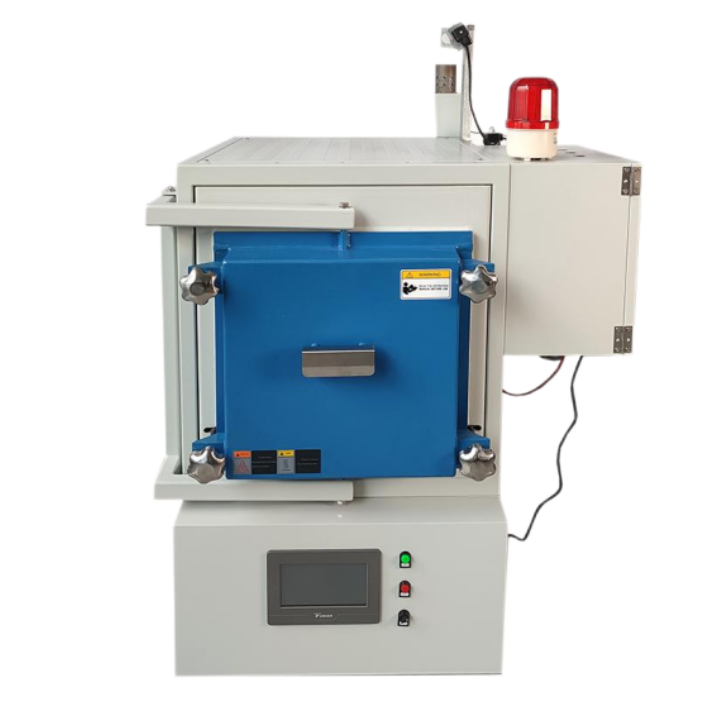

描述:該氣氛箱式爐采用1800鉬絲作為加熱元件,雙層爐殼結構,采用日本島電40級程序控溫系統,移相觸發,可控硅控制,爐體采用多晶纖維材料。雙層爐殼上裝有風冷系統,可以快速升溫和降溫。整個爐殼是密封的,爐蓋用硅酮泥密封,爐門用硅膠墊制成,采用水冷系統。氣體流經流量計后,從后面進入和排出。在爐子的入口和出口處有多個燃燒器。燃燒器可以是預真空的,可以通過氫氣、氬氣、氮?dú)?、氧氣、一氧化碳、氨分解氣等。該爐具有溫場平衡和低表面溫度。具有升溫快、低能耗的優點,是高校、科研院所和工礦企業做大氣保護和燒結、還原大氣的理想產品。



軟件控制系統:爐子配備了通訊接口和軟件。它可以通過計算機直接控制爐子的參數,并可以從計算機上觀察到爐子上的PV和SV溫度值以及儀器的運行情況。爐子的實際加熱曲線將由計算機控制。實時繪出,并能保存每一刻的溫度數據,可隨時調用。(可選)



開蓋保護系統:爐子配有行程開關,在開蓋時自動切斷電源,有效保證了用戶的安全。



密封系統:頂蓋和爐門(其他地方已焊接)是由硅酮O型圈密封和密封。拆裝方便,可反復拆裝。它具有良好的氣密性,能保證壓力表指針8小時不偏移。



爐體材料:采用日本進口爐料,不掉粉,保溫性能好,反射率高,溫度場均衡,抗熱脹冷縮能力強。



加熱元件:加熱元件(1800型鉬絲)通過掛板掛在爐體兩側(而不是穿入爐料中間),提高了熱效率,使加熱元件的更換更加方便。



漏電保護功能:爐內設有漏氣開關,當爐體漏氣時自動切斷電源,保證使用安全。



出水閥:出口閥為單向閥,氣體只能流出,不能回流。



(可選)防爆系統:防爆系統由一個電磁閥、一臺微機、一個壓力顯示器和一個變送器、一個24V電源和一個交流接觸器組成。爐內的壓力通過壓力顯示器和變送器傳遞給微機,微機通過與設定值的比較,控制交流接觸器,然后給出信號,控制交流閥。當爐內壓力大于我們?cè)O(shè)定的允許壓力時,電磁閥會立即打開,從而起到防爆作用。在電磁閥上,我們安裝了出氣管。用戶可以通過連接管道將氣體排放到外面,而防爆閥是單向的。該閥只能放氣,不能回氣,有效地保證了爐子的安全。



這種防爆系統有很多優點:

(1) 可重復使用:當壓力大于設定值時,電磁閥被打開。當壓力低于設定值時,電磁閥關閉。與機械防暴裝置不同,它一旦爆炸就不能使用。



(2)設定值可調:用戶可根據需要通過微機調節電磁閥的開啟壓力



(3)防爆點非常靈敏:由于采用了微機和電信號,當防爆點壓力大時立即引爆。



(4)防爆系統的安全性:爆炸時無碎片飛出。(如果是機械的,可能有玻璃片飛出)。



(5)防爆系統的穩定性好:由于采用了微機和電磁閥,在我們?cè)O(shè)定的點上一定會引爆,用戶可以測試,不像機械式不能測試,防爆點是否會打開有很多確定性。



(可選)供氣系統:爐子可以配備2路或3路浮子流量計。氣體的流量可以由浮子流量計控制。在每個進口處都有不銹鋼閥門。你可以選擇其中一個或幾個。煤氣經過調整,通過流量計后進入煤氣混合罐,然后分三路進入爐體,使煤氣能均勻地流入爐體。



(可選)真空系統:常壓箱式爐可以進行預抽真空,以加速爐內空氣的凈化。



(可選)燃燒裝置:爐子可以配備一個氫氣燃燒控制器、一個燃燒器、一個點火高壓包和一個火焰探測器。爐子可以自動點火,點火完成后,正常運行指示燈亮起,火焰檢測開始。如果火焰在一半時 熄滅,出氣口電磁閥將自動關閉,并發出聲光報警。



(可選)氫氣檢測器:爐子可以配備一個氫氣探測器。當爐子周?chē)臍錃鉂舛冗_(dá)到氫氣檢測器的報警點時,氫氣檢測器將自動報警。



(可選)水冷系統:爐內裝有水冷機,可自動對路口進行水冷。



詳細技術參數:

樣式

1700C-1

1700C-2

1700C-3

功率

4 KW

8KW

16KW

箱體尺寸

160X150X150

300X200X200

400X300X300

整體尺寸 (mm)

550X470X810

600X610X860

700X710X1355

電壓

220V

380V

相數

單相

單相

加熱元件

1800型鉬絲 wps_doc_0.png

控制模式

 無人機程序溫度控制儀(標準)

1、30級程序溫度控制智能PID調節。

2、具有超溫保護功能 當電保護爐超溫或斷電時,電爐加熱電路自動切斷,(當電爐溫度超過1720度或熱電偶燒壞時、

主電路上的交流繼電器將自動斷開,主電路斷開,面板上的ON燈熄滅,OFF燈亮起,電爐被限制。

3、具有485通訊接口(購買軟件時標配)

4、具有斷電保護功能,即當電源關閉后,程序不從起始溫度開始,而是從斷電時間開始上升。

5、儀器具有自我設定溫度的功能


6、(更換進口儀器,需要額外收費,可選)

wps_doc_2.png                 wps_doc_3.png             wps_doc_4.png

7、FP93溫度控制器 歐洲儀器 觸摸屏儀器

箱體材料

從日本進口的1800型氧化鋁多晶纖維(氧化鋁含量超過95%)。


進口箱體 wps_doc_5.png  VS 中國箱體 wps_doc_6.png



控制精度

+/- 1℃

觸發器

移相觸發器(具有軟啟動和電流限制功能)

限流功能: 無論如何調整加熱時間,我們的電爐通過變壓器后的二次電流限制在160A以?xún)?nèi),對設備有有限的保護,無論如何操作,都不會燒壞設備。

軟啟動功能:?jiǎn)?dòng)時電流會緩慢增加,對加熱元件的影響很小,有利于延長加熱元件的壽命。

電器

浙江正泰

硅控制

106/16e 德國西門康

最高溫度

1600℃

額定溫度

1550℃

加熱率

≤20℃/Min(可根據需要修改)

建議加熱率

≤10℃/Min

熱電偶類型

B型

真空泵(可選)

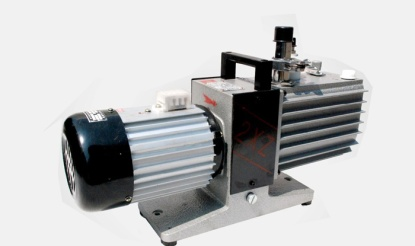

VRD-16  wps_doc_7.png    2XZ-2wps_doc_8.png

空氣開關

爐體上裝有空氣開關 wps_doc_9.png

防爆閥(可選)

可根據需要設置電子防爆壓力

鑒定


周?chē)砻鏈囟?/span>

≤45℃
