60V40A單通道電池測試儀,適用于動力電池/棱形電池/電池組


系統特點:

1.獨立,每個電池測試通道獨立設置放電步驟。

2.設備精度0.05%,數據記錄時間1s /次,最快.1s /穩定性。

3.軟件功能強大,人機界面友好。

4.四線測試接口確保測量精度。

5.模塊化設計理念,易于維護。


1. 設備說明


高精度電池測試系統主要針對動力電池/電池組設計,可滿足動力電池組的性能測試需求。該設備具有大功率、高精度、高性能的特點。

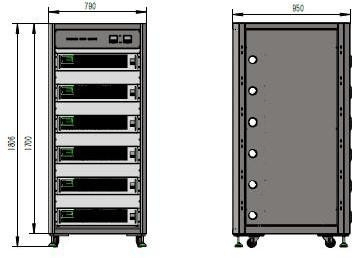

設備尺寸


柜體整體尺寸(整體尺寸:L*W*H 700*600*1600mm)


產品規格




設備型號

UPC60V 40 A-01NC

設備型號輸出通道數

1CH(每臺設備 1 個通道)

通訊方式

RJ45(網口)

充電電壓

DC 0~60V充電可用于檢測和設置電壓范圍,最大電壓為60V

放電電壓

DC 60~5V放電可用于檢測和設置電壓范圍,最大電壓為60V

充電電流

DC 0.0 40 A 可用于檢測和設定電流量程,最大電流為40 A

放電電流

DC 0.0 40 A 可用于檢測和設定電流量程,最大電流為40 A

電壓精度

± 0.05%RD + 0.05%FS

電流精度

± 0.05%RD + 0.05%FS

電壓分辨率

1mV設備用來檢測或設置電壓的最小單位

電壓穩定性

≤0.05%

當前分辨率

1mA設備用來檢測或設置電流的最小單位

電流穩定性

≤0.05%

功率輸出范圍

0.5 Pmax = Vmax * Imax

輸入阻抗

≧10兆歐

輸入功率

AC 220V±10%/50Hz(柜體供電方式:三相五線)

功率精度

± 0.05%RD + 0.05%FS

當前響應時間

電流輸出為40A時,硬件響應時間如下:≤50ms

時間設定范圍

0-9999分鐘內任意設置,時間單位h、min、s,分辨率0.1s

時間精度

≤±0.1%

錄音方式

充電記錄時間、放電記錄時間、靜態記錄時間和全局記錄時間

記錄頻率

100mS 65535S

采樣頻率

每盒約10ms

充電方式

恒流限壓、恒流恒壓、恒功率充電、恒流充電測試(帶保護板的電池)

充電截止條件

電壓、電流、時間、容量、溫度

放電方式

恒流恒功率放電(帶保護板的電池)

放電截止條件

電壓、電流、時間、容量、溫度

保護功能

數據異?;謴?fù);電池反接保護功能;

軟件過壓、欠壓、過流、欠流和過容量保護。可設置電壓電流保護值范圍,保護后提示并記錄;

單循環工步數

≤100步,帶嵌套循環功能

連續工作時間

設備功率滿足滿載和全通道365*24小時不間斷運行的要求

設備噪音

小于 60dB

電路結構

模塊化結構設計,易于更換和維護

VCELL TCELL

輔助溫度電壓可選,單箱16通道可選















軟件

軟件支持多種連接方式,如手動掛起連接、軟件關機連接、電源中斷連接、設備通訊中斷連接、非正常停止連接;

支持條碼掃描,支持一維碼和二維碼。有順序掃描、通道跳頻掃描、加載和磁盤掃描等掃描方式;

本地測試詳細數據存儲,可以隨時查看當前測試數據和各通道的歷史數據。有兩種方式顯示相應的數據和曲線。還支持單張或批量導出excel報表。另外,可根據需要設置試驗后數據自動導出。

支持容量分選,可對電池進行分級;

可根據規定的循環容量、電壓、時間判斷pass/ng結果;

支持各種工步保護和全局電壓、電流、溫度異常保護,并進行異常報警,支持電池組過充過放保護測試;

支持通道并聯(根據設備選配);

支持單位轉換;

支持數據庫服務器后臺存儲或MES對接;

軟件離線保護;

該軟件提供免費升級。

工作/儲存溫度

℃~40 ℃ /-10 ℃~50

工作/儲存環境相對濕度

≤70% RH / ≤ 80% RH(無凝露)

設備維修

非專業人士不得開箱。定期檢查設備接頭,防止接觸不良。

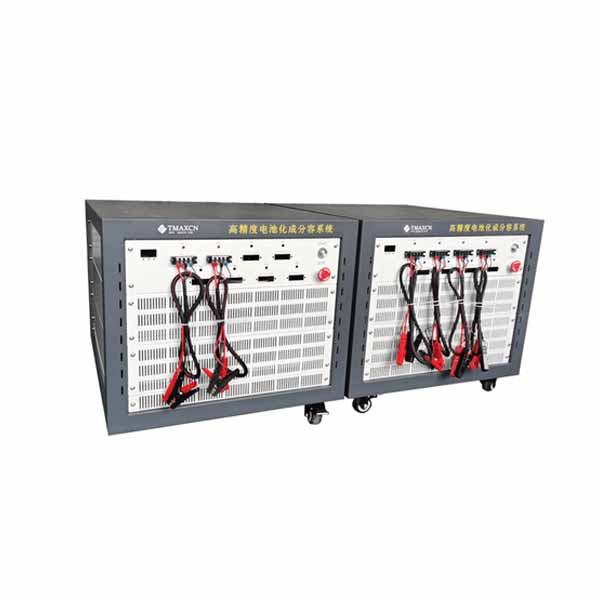

4.產品圖片:

5V 100A tester1.jpg
