5V 100A 4/8/16/32通道高精度電池檢測設備
系統特點:
1.單點獨立,每個電池測試通道可獨立設置充放電步驟。
2.設備精度為0 .05%,數據記錄時間為1s /次,最快為0.1s /次,穩定性高。
3.軟件功能強大,人機界面友好。
4.四線測試接口確保高測量精度。
5.模塊化設計理念,易于維護。
1. 設備說明
高精度電池測試系統主要針對動力電池/電池組設計,可滿足動力電池組的性能測試需求。該設備具有大功率、高精度、高性能的特點。
2 . 設備尺寸
柜體整體尺寸(整體尺寸:L*W*H = 700*600*1600mm)
3 . 產品規格
性能指標 | 索引參數 | |
輸入功率 | 測試范圍 | 0-5V |
輸出范圍 | 0。7-5V | |
準確性 | ±0。05% * FSR | |
輸出精度 | ±0。05% * FSR | |
當前的 | 測試范圍 | 0。05- 100A |
輸出范圍 | 0。05- 100A | |
測試精度 | ±0。05% * FSR | |
輸出精度 | ±0。05% * FSR | |
力量 | 測試范圍 | 500W(單通道) |
輸出范圍 | 0-500W(單通道) | |
測試精度 | ±0 1% * FSR | |
輸出精度 | ±0。1% * FSR | |
數據記錄 | 采樣率 | 1Hz :1個樣本/秒 |
錄音速率 | 1Hz:1 點/秒 | |
錄音條件 | △T,△I,△V,△溫度 | |
滿量程電流響應時間 | ≤30ms | |
時間分辨率 | 1秒 | |
輸入阻抗 | ≥1兆歐 | |
支持充放電類型 | 恒流充電、恒壓充電、恒流恒壓充電、恒功率充電、恒流放電、恒負載放電、恒功率放電 | |
測試命令數 | 可設置399條命令,可設置65535個循環,支持5個嵌套循環 | |
通道控制模式 | 獨立控制 | |
通訊方式 | 以太網,100Mbps |
保障 |
硬件 | 1. 增加防反接模塊,防止電池反接; 2. 支持聲光報警功能。 |
軟件 | 1. 掉電數據保護; 2. 支持保護條件設置:電壓上限、電壓下限、電流上限、電流下限、容量上限、能量上限、電壓變化率、延時保護、溫度上限、溫度下限 | |
校準頻率 | ≥ 1 年 | |
風扇噪音 | ≤ 85dB | |
每個機箱的通道數 | 4/8/16/32通道 |
4 . 通用設備配置及標準
■設備外觀顏色:機箱:銀白色;機箱:銀白色。
■附中文操作說明書及軟件光盤。
■設備附件:
序號 | 姓名 | 數量 |
1 | 設備出廠檢測報告_ | 1個 |
2 | 設備操作手冊 | 1個 |
3 | 裝箱單及產品合格證 | 1個 |
4 | 網線 | 1個 |

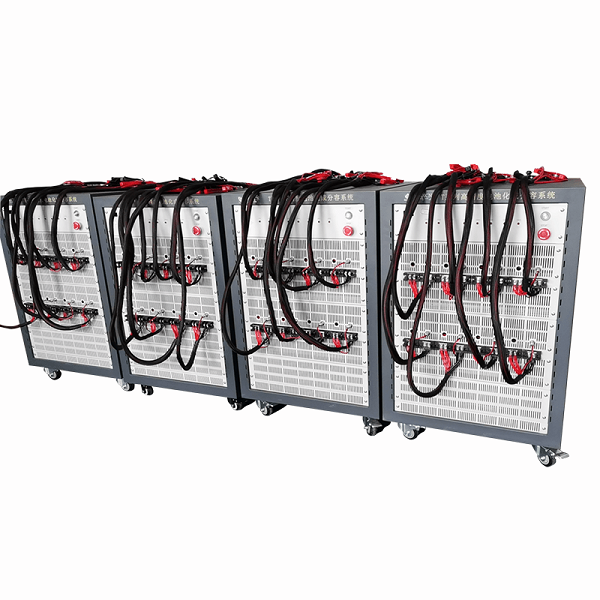

5.產品圖片:
