介紹:
*動力電池模擬,C-rate測試。
*生命周期測試。
*功率測試、容量測試、能量密度測試。
*動力電池虛擬分布:充放電曲線擬合、電池一致性測試與評價。
*高倍率充放電測試。
*動力電池、串聯儲能電池模組測試:單體電壓、單體溫度監測(高壓設備)。
功能(某些功能需要定制):
*針對大功率電池模組(或包)開發的高性能充放電測試平臺。
*采用AC/DC 、DC/DC雙電平高頻模塊設計,結合低溫漂、高性能多通道24位模數轉換芯片(ADC),實現更高的穩壓精度。
*高功率密度系統,多路集成,能量回收。
HMI操作,智能標定。
*BMS多重適配,支持同/異充放電口,繼電器/MOSBMS方案,獨立CAN和RS485通訊擴展,DBC配置。
*可通過以太網對上位機進行遠程控制,通道并行,脈沖和驅動模擬可用。
*人機一體化界面設計,最小化系統,操作簡單易懂,可自定義設置,定期校準自動提醒。

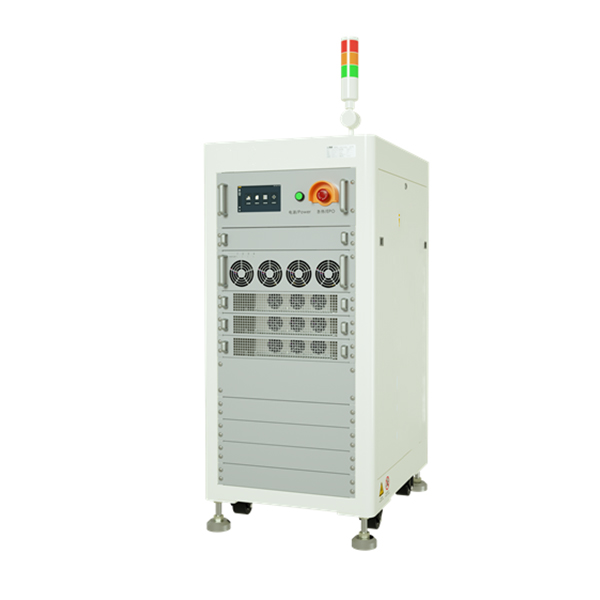

CE-6000 規范 | ||
一、型號 | ||
1 . 材質代碼 | CE-6002n-100V60A-H | |
2 、渠道信息 | ||
1. 渠道數量 | 一個單元的通道數 | 2個 |
2. 主渠道 | 頻道功能 | 恒流源和恒壓源雙閉環控制 |
通道控制方式 | 獨立控制 | |
通道并聯 | 支持最大4通道并聯 模式。脈沖和SIM測試將在通道并行模式下被禁用。
| |
三、電網側參數 | ||
1 . 輸入功率 | AC380V ± 15% 50/60 ± 5Hz | |
2、功率因數 | ≥99% (滿載) | |
3.總諧波失真 | ≤5% (滿載) | |
4、輸入電阻 | ≥1MΩ | |
5、輸入功率 | 14.1KW | |
6、輸入電流 | 21.5A/單 | |
7.整體系統效率(Max) | 90% | |
8.噪音 | ≤ 65dB | |
9、電壓電流采樣 | 四線連接(充放電同口) | |
10.電源控制模塊類型 | 場效應晶體管 | |
11、輸入電源接線方法 | 三相五線制 | |
12.電源輸入保護 | 防浪涌、防孤島、防過頻欠頻、防過欠壓、防缺相等。 | |
四、功能與性能 | ||
1、 電壓 | 輸出范圍 | 充電:0V ~100V |
放電:3V ~100V | ||
最小放電電壓 | 3V | |
準確性 | ±滿量程的0.02 % | |
分辨率_ | 24位 | |
2. 電流 | 輸出范圍 | 0.3A ~60A |
準確度(獨立量程) | ±滿量程的0.05 % | |
CV截止電流 | 60毫安 | |
分辨率_ | 24位 | |
3. 電源 | 單通道輸出功率 | 6KW |
整機輸出功率 | 12KW | |
4. 時間 | 當前響應時間 | ≤ 3ms |
當前轉換時間 | ≤ 6ms | |
分鐘 步驟時間 | 0. 1秒 | |
5. 充放電模式 | 充電/放電模式 | CCC , CVC , CC-CVC , CP C |
CCD , CVD , CPD , CRD | ||
截止條件 | 電壓、電流、 Δ時間、容量、 -ΔV | |
6. 模擬 | 收費 | 電流,功率 |
釋放 | 電流,功率 | |
轉變 | 支持充放電連續切換 | |
截止條件 | 時間,步進線 | |
步驟文件行 | 1,000,000 | |
7. 脈沖模式 | 收費 | 電流,功率 |
釋放 | 電流,功率 | |
最小脈沖 | 100毫秒 | |
脈沖計數 | 最多 32 個 | |
充放電開關 | 支持的 | |
截止條件 | 電壓,Δ時間 | |
8. DCIR | DCIR通過計算 | |
9、 安全防護 | 軟件保護 | 斷電 數據保護 |
離線模式功能 | ||
可設置安全保護條件,包括:電壓下限、電壓上限、電流下限、電流上限、延時時間等。 | ||
硬件保護 | 防反接、過壓、過流、過溫等 | |
5 、數據管理與分析 | ||
1. 步驟設置方法 | 表單編輯 | |
2、 數據報表 | 錄音條件 | 最小時間間隔: 10ms (連接AUX通道:100ms ) |
最小電壓區間:0.2V | ||
最小電流間隔:0.12A | ||
記錄頻率 | 100Hz(連接AUX通道:10Hz) | |
3. 數據庫 | MySQL 數據庫 | |
4、 數據輸出 | 電子表格_ | |
5. 曲線型 | 模板可用,支持定制 | |
6. 條碼掃描 | 支持條碼掃描功能 | |
歷史數據的管理和追溯 | ||
6 、通訊 | ||
1、 上位機通訊 | TCP/IP 協議 | |
2、 通訊端口 | 以太網 | |
3、 測試儀通訊波特率 | 1M | |
4、 上位機通訊波特率 | 10M ~ 100M自適應_ | |
5. 通訊設置 | 通過交換機和路由器組建LAN(局域網) | |
6. 通訊擴展(可選) | 支持CAN、RS485通訊和BMS 通訊,具有DBC 配置功能 | |
七、環境要求、尺寸和重量 | ||
1、 運行環境溫度 | -10℃ ~ 40℃ (當溫度為25±10℃時,溫度變化引起的精度誤差小于每度滿量程的0.005% ) | |
2、 儲存環境溫度 | -20℃ ~ 50℃ | |
3、 運行環境濕度 | ≤70% RH (無結露) | |
4、 儲存環境濕度 | ≤80% RH (無結露) | |
5. 尺寸W*D*H | 600*800*900(毫米) | |
6. 重量 | 約111.1KG |
