HTDC-300系列浸漬提拉鍍膜機是適用于溶膠-凝膠法 ( Sol--Gel 法 ,簡稱 SG 法) 制備薄膜的浸漬提拉法的一款高精度儀器。核心部件采用進口配件 ,精準控制提拉速度,多次重復鍍膜無位置偏差。提拉速度、提拉高度、浸漬時間、循環鍍膜次數、下降速度、停留時間均可以通過程序精確控制。適用于玻璃、Si ( 100)  、Si ( 111)  、  藍寶石  (Al2O3)  、瓷片以及樹脂基板等常用基板。


浸漬提拉法簡介

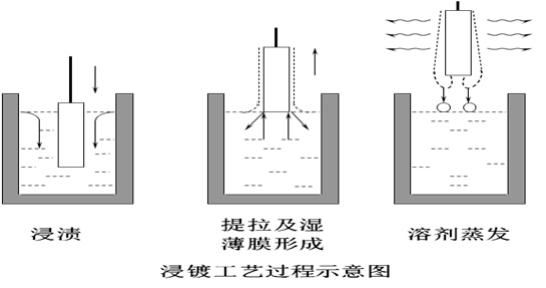

浸漬提拉法是將整個洗凈的基板浸人預先制備好的溶膠之中 ,然后以精確控制的均勻速度將基板平穩地從溶膠中提拉出來,在粘度和重力作用下基板表面形成一層均勻的液膜 ,緊接著溶劑迅速蒸發 ,于是附著在基板表面的溶膠迅速凝膠化而形成一層凝膠膜。工藝示意圖如下:


影響薄膜厚度的因素很多,其中主要包括溶液的粘度、濃度、比重、提拉速度及 提拉角度,溶劑的粘度、比重、蒸發速率以及環境的溫度、干燥條件等。

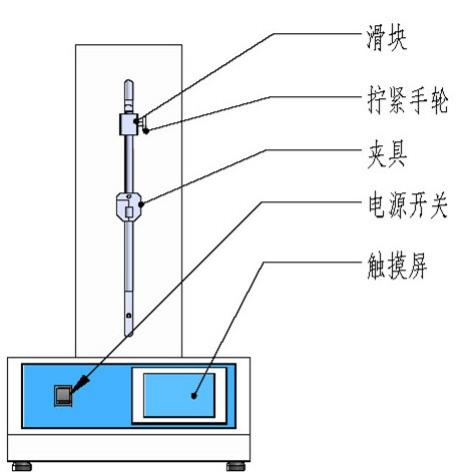

HTDC-300 浸漬提拉鍍膜機結構示意圖:








HTDC-300 浸漬提拉鍍膜機產品特點:

1、采用進口直線導軌和伺服電機,精確控制均勻提拉速度。

2、運行平穩無抖動,液面無振動。保證設備的穩定性以及成膜的均勻性。

3、采用自主研發的程序控制系統,提拉速度、提拉高度、浸漬時間、循環鍍膜 次數、下降速度、停留時間均可以通過程序控制調節

4、高端品牌觸摸屏,界面清晰,操作簡便

5、專用設計夾具,夾持更安全牢固

6、整機噴塑處理,外觀精美大方


HTDC-300/HTDC-300M 浸漬提拉鍍膜機產品參數:

1、提拉行程:0 ~ 300mm

2、提拉速度范圍:1 ~ 9999μm/s ,最小分辨率 1μm/s

3、位置精度:<0.01mm

4、速度精度:±0.01%

5、浸漬時間:1 ~ 3600s

6、鍍膜次數:1 ~ 1000 次

7、鍍膜間隔時間:1 ~ 3600s

8、電源:AC 220V 50Hz

9、溶液種類最多六種(針對六工位的浸漬提拉鍍膜機)

10、旋轉臺轉速:0.001~1r/s(針對六工位的浸漬提拉鍍膜機)
