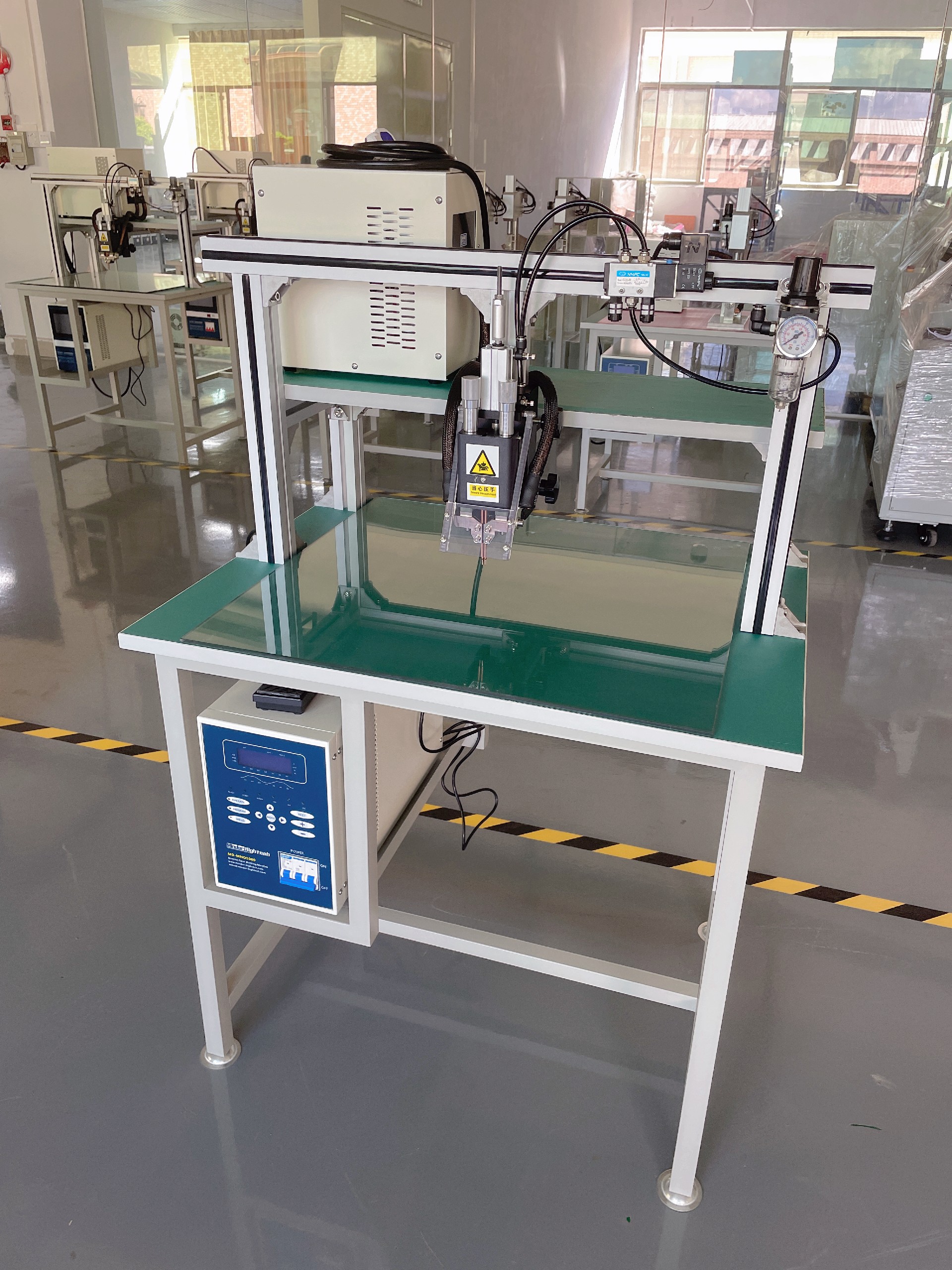

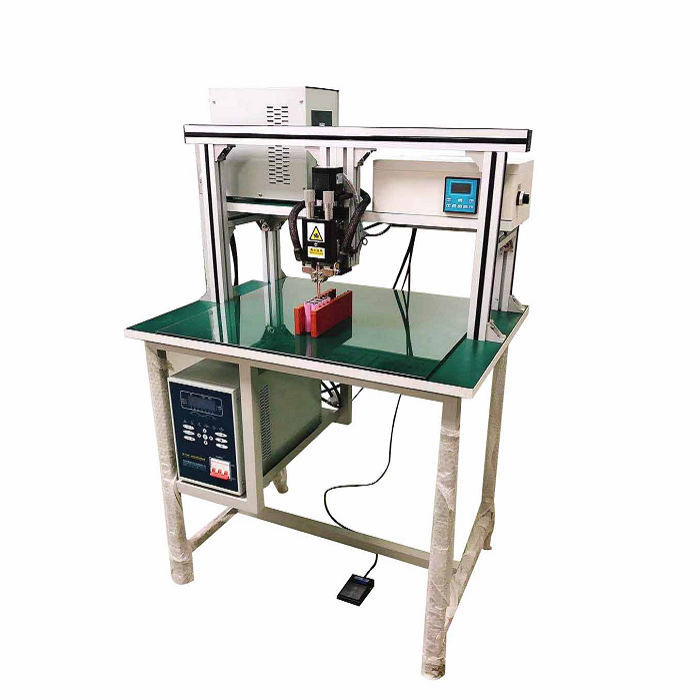

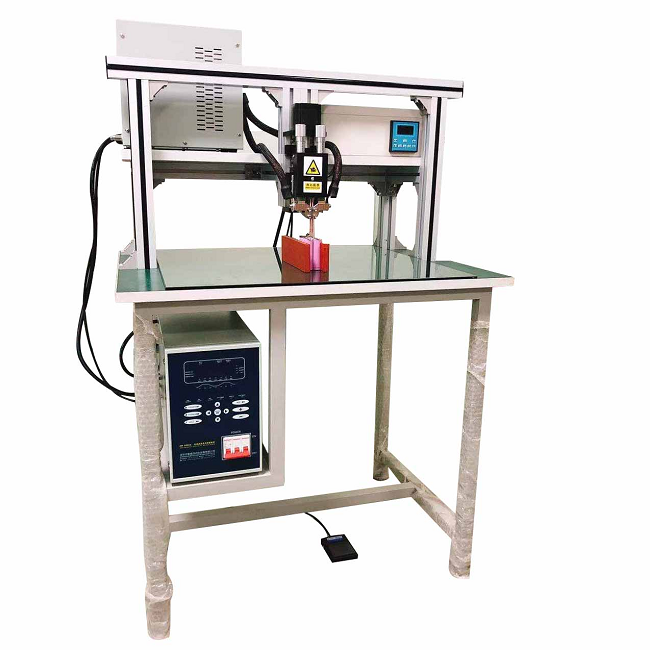

DC 5000A/8000A 逆變手動龍門式點焊機 18650 21700 電池組極耳焊機



介紹:

本機用于18650、21700、26650、32650、32700等圓柱形電池組焊接,如:儲能電源、電動自行車電源、手工具電源等,是一款焊接效率高的點焊機,焊接質量好,操作方便,



產品描述:

高性能儲能點焊機

焊接脈寬可調,焊接飛濺小,焊點不變色。具有5位計數器,可統計焊接成功次數,還可設置計數報警,提醒焊針返修。具有故障自診斷功能,并顯示相應的故障點,便于維護。



動力電池儲能點焊機

電腦儲能焊機是一種先進的高性能儲能點焊機,采用微電腦單片機控制,進口IGBT模塊,進口薄膜電容,藍色LCD大液晶顯示,焊接飛濺小,性能穩定可靠,適用于電池、五金等金屬零件的精密焊接。



焊接時間可精確調整

可調焊接時間:10ms-200ms,精度:0.1ms



焊接電壓鎖定技術

焊接電壓鎖定技術,防止網絡電壓波動影響焊接電流。焊接脈寬可調,焊接飛濺小,焊點不變色。可實現單脈沖、雙脈沖和多脈沖焊接。具有兩段式電流監測比較功能,電流異常。聲光報警有效地防止了虛焊、誤焊的發生。



規格:

模型

LITH-DC-01

變壓器最大輸出功率

35KVA

最大輸出短路電流

5000A

焊接條件

8個

開路電壓

10V

控制方式

恒流控制

輸入頻率

交流電 220V±10% 50Hz

重量

55KG



焊接厚度

平行焊最大厚度:0.03mm~0.5mm

上下對焊最大厚度

0.3mm+1mm

尺寸

800*600*1200毫米

工作氣源

0.4~1.0Mpa



當前的

5000A

8000A

輸入功率

交流 380V±10%,

 50Hz±2Hz

交流電 380V±10% ,

50Hz±2Hz

額定容量

25KVA

35KVA

最大輸出短路電流

5000A

8000A

輸出電流范圍

800-5000A

500-8000A

輸出電壓

10V

10V

逆變頻率

4KHz

4KHz

焊接時間

1.0ms—99.0ms可調,精度:0.1ms

1.0ms—99.0ms可調,精度:0.1ms

焊接脈沖部分

2個

3個

焊接循環周期

1個

11

工作臺尺寸

600mm*800mm

600mm*800mm

焊接范圍

580mm*580mm

580mm*580mm

焊頭可調高度范圍

10-150mm

10-150mm

焊針規格

1.5mm-3mm/6mm可選

1.5mm-3mm/6mm可選

焊針間距可調

0-10mm

0-10mm

氣缸行程可調

5-30mm

5-30mm

二次放電電纜規格

95平方毫米

95平方毫米

電纜長度

500mm

500mm

焊頭壓力可調范圍

1-5公斤

1-5公斤

焊接速度

0.5-0.8s/點

0.5-0.8s/點

平面雙針焊接厚度

0.08-0.25mm

鍍鎳/純鎳

0.08-0.3mm

鍍鎳/純鎳

凸點與扁針焊接厚度

0.15-0.3mm

鍍鎳/純鎳

0.2-0.5mm

鍍鎳/純鎳

可設定規格數

8個

99

展示

引領

TFT 800X480 電容觸摸屏

超限報警設置方式

當前設置

電流設定+電流波監測

焊接方式

單焊

單焊或雙焊

控制方式

脈寬調制

脈寬調制

控制方式

1200V 200A IGBT

1200V 300A IGBT

控制方式

恒流

恒流恒壓

冷卻

強制風冷

強制風冷

重量

35KG

40KG

主機重量

430L*185W*280H 毫米

455L*205W*315H 毫米

變壓器尺寸

265L*180W*255H 毫米

475L*200W*290H 毫米

整體主要尺寸

800Lx600Wx1200H 毫米

800Lx600Wx1200H 毫米

焊接應用

電池連接件、五金片、線束、接線端子等

電池連接件、五金片、線束、接線端子等
