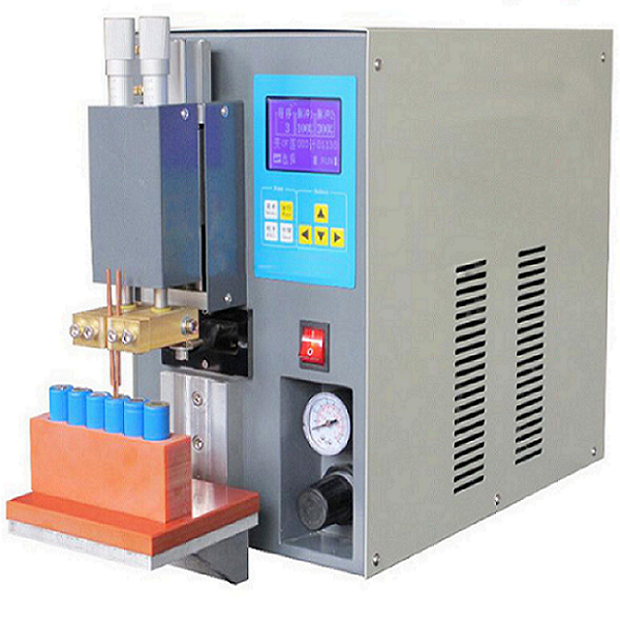

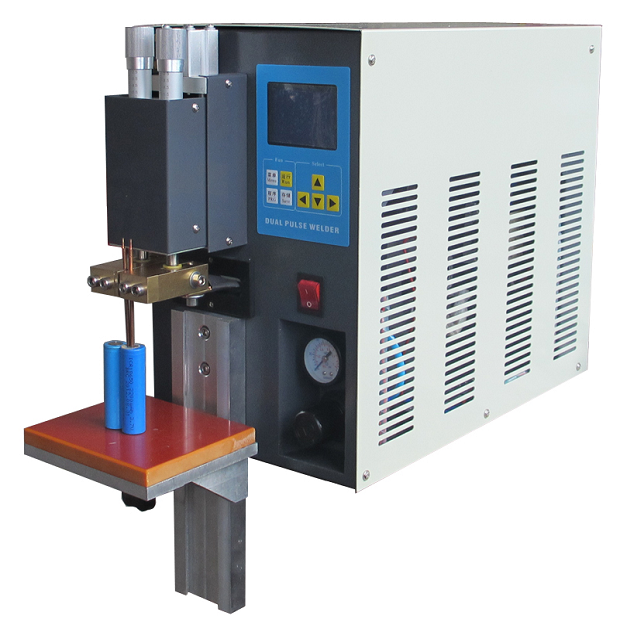

臺式電容放電點焊機 用于厚度低于 0.20 毫米的鍍鎳帶焊接
應用與介紹
TMAX-PS250 點焊機主要用于18650電池組極耳焊接,可焊接0.05-0.20mm厚度的鎳極耳。
雙脈沖焊接,第一個脈沖用于工件表面鍍層和氧化物去除,并使焊條接觸處產生輕微變形,提高有效接觸面積,第二個脈沖用于本體金屬焊接,可有效促進焊接質量和減少焊接飛濺。
控制模式
1.CPU控制,精確脈沖能量可調(0-99.9%),預壓時間和保壓時間可調(0-2.55s)
2.兩種不同的焊接方式,(1)普通焊接;(2)連續焊接。
3.內置焊接計數器,可計算所有焊點
4.數據存儲塊采用EEPROM,無電池壽命問題,每次開機,返回上次使用焊接程序。
多重故障保護
大功率電路和焊機控制電路,配備兩套不同類型的保護電路,以防止設備過熱、外界壓力和電源波動干擾對焊機,以保護焊機在惡劣的環境中。對于一些常見的故障提示功能,焊機過熱和損壞,會自動報警,同時切斷電源。
精密焊頭設計
1.采用氣缸結合彈簧緩沖器,使兩焊針在焊接時可以調節壓力,由于彈簧緩沖作用,氣缸不直接作用于焊點,有效保護焊接平面。
2.機頭內部采用光電壓力開關,只有兩焊針放電焊接壓力達到設定壓力,以保障焊接的可靠性,雙針壓力可調。
獨特的結構
1.工作臺無級升降,方便精確調整位置
2.一體式設計,氣動操作,操作簡單
規格:
模型 | 電池點焊機 LITH-PS250 |
力量 | 15KVA |
焊接電流二次側 | 3000A |
二次空載電壓 | 5.5V |
輸入電壓 | 110V 或 220V |
輸入頻率 | 50赫茲 |
工作壓力 | 0.5-0.8Mpa |
焊接脈沖 | 單脈沖、雙脈沖、多脈沖可編程 |
焊接控制模型 | 腳踏開關控制 |
重量 | 30KG |
尺寸(長*寬*高) | 750(長)*650(寬)*550(高)mm |
