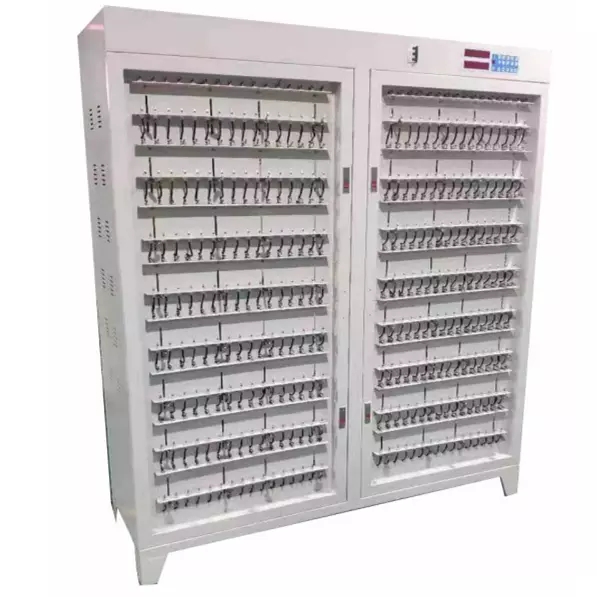

產品簡介

1、每臺設備可對滿足電壓范圍的512電池進行恒流恒壓充電和恒流放電測試。


2、采用發明專利的恒流恒壓電源,恒流到恒壓切換無沖擊,特別適合鋰離子電池的充電需求。


3、采用AVR單片機作為設備的控制中心,外圍采用采樣電路。設備可由上位機控制。連接電腦時,可保存所有通道完整的充放電曲線,也可脫離上級電腦。通過控制面板的操作,可以完成恒流恒壓充電、恒流放電測試、時間排序等工作。



4、每節電池都有獨立的恒流恒壓源,自制電路互不影響。



5、實時檢測每節電池的電壓。充電時,先恒流充電。當電池電壓達到設定值時,會平滑切換到恒壓充電。當滿足設定時間或當前終止條件時,充電結束。恒流放電時,當電池電壓低于設定值時,放電結束,相應的電池指示燈亮。



6、具有斷電保護功能,接收原工作流程后可繼續運行



7、 功率管為50N06,適用于需要低放電電壓的電池,如磷酸鐵鋰電池



8、上位機可設置32個工步參數和256個循環,每臺上位機可接1-10套單片機系統(建議10套以下)。



9. 配套軟件功能

a) 圖形化操作界面,顯示每節電池的電壓、電流、時間、容量等數據,并以多種顏色顯示相應的工作狀態和異常情況;

b) 任意節電池容量指示(最多100節);

c) 可以根據電壓、電流、時間的變化情況記錄數據點,形成完整的充放電曲線數據,曲線數據點的時間間隔≤4秒;

d) 進行各種條件下(容量、時間、開路電壓、放電平臺等)的電池分選功能;

e) 自動計算恒流充電率、容量損失、放電效率、平均電壓、中值電壓等數據;

f) 設置操作者權限,分級操作;

g) 顯示充放電曲線和循環圖;


規格:

設備通道數_

整機共有512個通道

工作流程控制模式_

整柜控制

充電方式_

恒流恒壓

充電切斷條件_

電壓、電流、時間、容量

放電模式_

恒流_

放電截止條件_

電壓、時間和容量

抽樣檢驗周期_

≤10s

電壓測量范圍_

0~5V,分辨率1mV

電池電壓范圍_

充電:0~4.5V,

放電:4.5~2V

恒壓范圍_

3~4.5V

電壓精度_

± 0.05%RD+0.1%FS

電流范圍_

充電0.025-5A ,

放電0.025-5A_

分辨率1mA

電流精度_

± 0.1%RD+0.1%FS

時間范圍_

0~30000分鐘內任意設置,時間單位為min

時間精度_

≤±0.1%

夾具類型_

圓柱形四線治具

夾具間距_

35毫米

支持B電池H八節

0~90mm

支持電池_

圓柱形和小方形鋁殼

工作電源_

三相四線制,AC380V±5%,50Hz,功耗≤23KW

通訊方式_

RS485,波特率57600

外形尺寸_

1440mm  × 500mm × 1840mm _ _

工作環境_

溫度:0-40℃,相對溫度≤85%

滿載工作電流_

相線最大30A ,零線最大3A

設備啟動電流_

空氣開關閉合力矩約60A

重量

約250公斤
