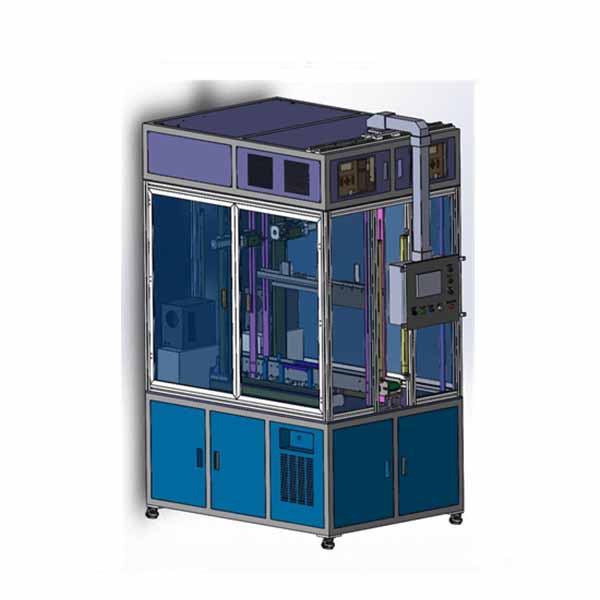

5000A/8000A異型電池組金屬焊接全自動雙面點焊機

優點:

1.雙面自動點焊機支持斷點啟動,可配晶體管焊接電源和5000A/8000A逆變直流焊接電源。可焊接0.3mm以下的開槽鎳片。

2.雙面自動焊接,效率高。

3.編程界面易于操作。支持CAD陣列和手工編程。任意點編程和陣列編程可以存儲任意一組編程文件。

4.焊接電極更換警告。

5、焊頭采用風冷或水冷循環散熱,有效降低焊針損耗,提高焊接效果:

6.如果點焊機配備8000A逆變直流和晶體管焊接電源,機器配備焊接電流監控系統,現在可以監控焊接電流并管理誤焊報警功能。采用工控機控制焊接實時監控設備時,可采集焊接參數及異常焊接點識別并顯示在顯示屏上;焊接結果可通過通訊采集。所有焊接參數均可追溯,方便數據管理。具有火災爆炸、誤焊、誤焊、監控、記錄等功能。

7.本機可配旋轉焊頭,不易粘焊條。也適用于異型電池組的焊接。

8.本機電動式,有效防止因氣壓不穩造成的虛焊、爆焊。

9.焊接壓力:兩根焊條壓力獨立調節,具有焊條使用次數計數、報警、清零功能。

10.機器具有原點復位和斷點續焊功能,即在點焊過程中出現異常問題導致停機,可選擇回原點或從斷點續焊,具有功能進行區域修補焊接。



規格

發動機

全進口伺服電機

行程長度

6軸雙 700 *700mm

焊接電源

5000A/8000A直流焊接電源

晶體管焊接電源

Y軸行程

700mm(可定制)

Z軸行程



700mm(雙)(可定制)

最大點焊速度

0.5秒/點(約3500個 18650電池



電機傳動速度

1000毫米/秒

最大負載單元數



Y方向:34;Z方向:34



可存儲的文件組數量

100組

操作系統

嵌入式系統人機界面



傳輸方式

臺灣精密絲桿及導軌

駕駛模式

400W伺服電機

重復定位精度

±0.02毫米

外形尺寸

 1850,寬:1100,高:2490毫米

整體功率

4000W

總重

650公斤

y軸最大承載重量

50公斤

輸入電源

單相交流220V 51Hz / 三相380V 50Hz

氣源

0.4-0.6mpa

觸摸屏

C型懸臂10寸屏

電流檢測

外部電流測試儀

光柵

前后格柵保護

喂食方式

在線管道傳輸(正反向&正反向)

彈射系統

S支持緊急制動夾具返回

手輪定位

帶手輪定位

上位機系統

可選

MES系統

可選

掃碼功能

可選
