輥壓機 是連軋生產線中的主要設備。它由鑄鋼龍門架、軋輥、變頻電機減速機、氣液增壓系統、間隙調節系統、電氣控制系統、送料護板和輥面清潔機構等組成。

主要作用是使電極 在滾筒的滾動下達到合適的密度,并根據鍍層厚度滿足極片厚度要求。本設備采用伺服調節輥隙,線速度由變頻器調節,實現無級調速。



一、設備配置及參數

卷筒規格

∮210X330mm(輥面直徑×輥面寬度)

機器速度

2 ~8轉/分

機器效率

0.8 ~5M/min極片式或箔式

涂層均勻性

±0.002mm(用戶保證)

滾壓后電極厚度均勻性

≤±0.002mm 在用戶保證涂裝均勻性的前提下,壓輥布置為水平上下布置。

機器外觀

電腦灰色,藍色,安裝2個百分表;涂有警示色的安全防護裝置

主要功能

極片在滾輪的滾動下達到一定的厚度。軸承軋機專用軸承

潤滑

3#鋰基脂

有效軋制寬度

300mm

材料

9Cr3Mo系列高合金冷軋鋼

表面硬度

HRC66及以上

淬火層深度

18 ~25mm

軋輥鍍鉻

≥0.18MM

卷徑跳變

≤±0.002mm

輥面粗糙度

Ra≤0.04

輥縫調整

調節螺桿帶動中間楔塊進行調節

輥縫調整范圍

0 ~2.0mm

滾筒驅動

擺線針輪減速機

主電機功率

0.75KW(380V 50Hz)

壓力法

電動液壓泵

液壓缸規格

缸徑φ63mm行程15mm

最大工作壓力

37T上× 2

工作油壓

40MPa

最大的壓力

60MPa

主機重量

約1T

加熱

閉環控制加熱系統由歐姆龍溫控器、固態繼電器和K型熱電偶組成

加熱功率

1.6KW*2

電壓

220V

溫度精度

± 2℃

最高溫度

130℃



2.放卷

展開卷軸

氣脹軸帶控制閥,配氣槍規格:3英寸*350mm

張力控制

磁粉制動器公稱扭矩25N.M

張力調節范圍

0~25公斤

校正控制

光電糾偏裝置

引導控制

直線軸承導軌

總移動長度

±50mm

零件重量

約80公斤



3、收卷

功能

將卷好的極片材料卷在芯軸上

卷軸

氣脹軸帶控制閥,配氣槍規格:3英寸*350mm

張力控制

磁粉制動器公稱扭矩25N.M

張力調節范圍

0~25公斤

校正控制

光電糾偏裝置

校正精度

±0.2毫米

引導控制

直線軸承導軌

總移動長度

±50mm

駕駛

通過電機減速機和磁粉離合器驅動收卷軸

繞線電機功率

0.75KW (380V 50Hz)

零件重量

約80公斤



以下尺寸供參考:

滾壓部分:L 1 58* W80 *H129 cm

收卷系統:L 120* W 125 * H 74 cm

放卷系統:L147*W124*H95 cm

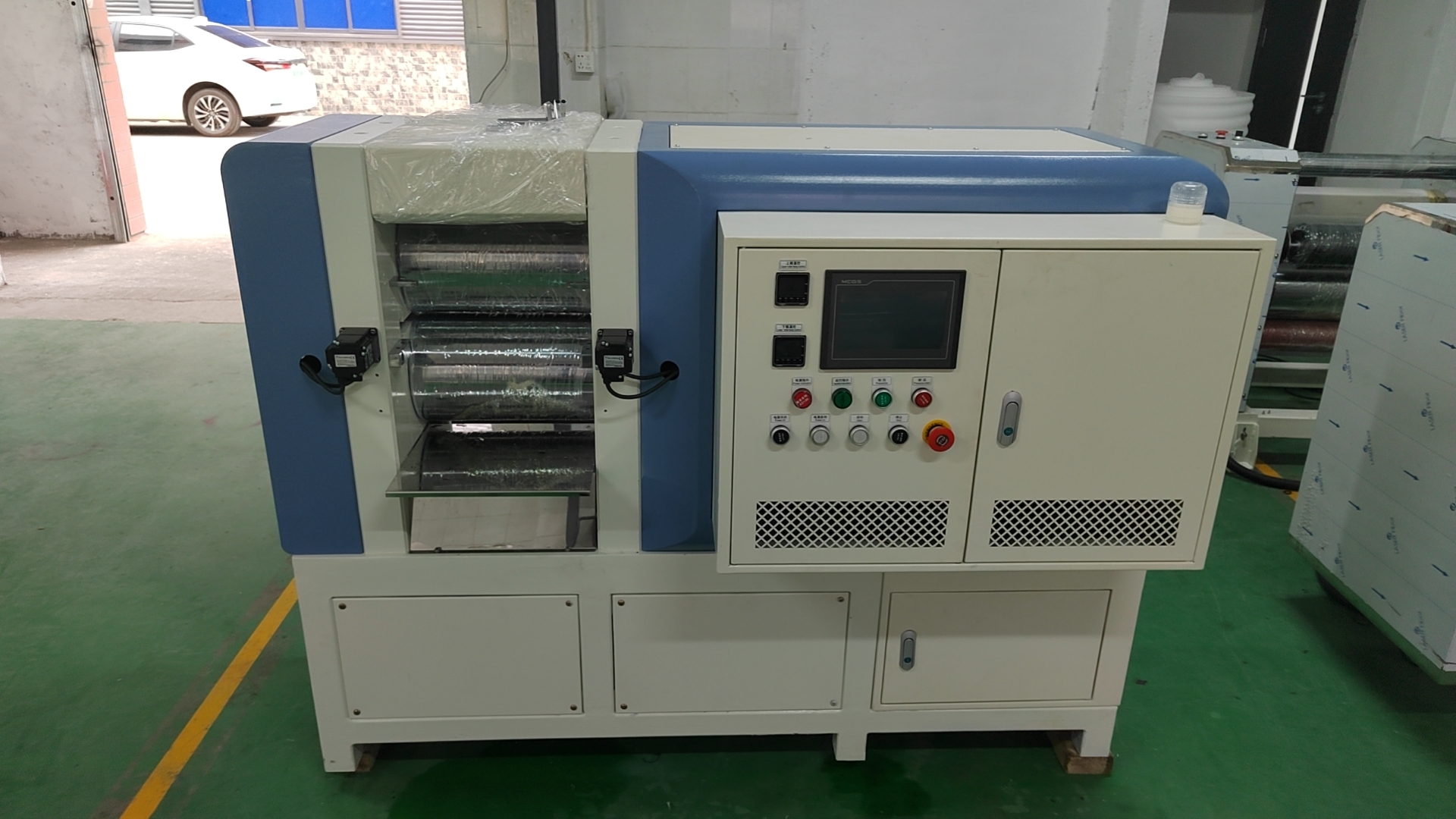

圖片供參考:



質量保證及售后服務



1.終身維護,一年保修。



2.保修期滿之后,賣方對設備的維修僅收取工時和交通費用,涉及設備相關配件的



更換和購買,賣方僅收取成本費用。
