6000A / 8000A晶體管焊接電源電池組焊機自動雙面點焊機


1、 系統概述:

雙面自動點焊機支持?jǐn)帱c(diǎn)啟動,配備6000A/8000A晶體管電源 。可焊接0.2mm以下的純鎳片和0.3mm以上的鋼鎳片。需要進行凸焊。雙面自動焊接,效率高。編程很簡單。支持任意點編程、陣列編程和圖形導入,可存儲99組編程文件。焊針更換預測提醒,焊頭采用水冷循環散熱,有效減少焊針損耗,提高焊接效果。自帶焊接電流監測系統,可監測焊接電流,具有誤焊報警功能,可實時監控焊接情況。


2.工作流程:

手動放電鎳片和電池

夾入自動工作臺

編程調試設置參數

啟動設備


3、設備布置:

雙面自動 點焊機由工作電源、工作平臺、伺服電機、操作系統等組成。

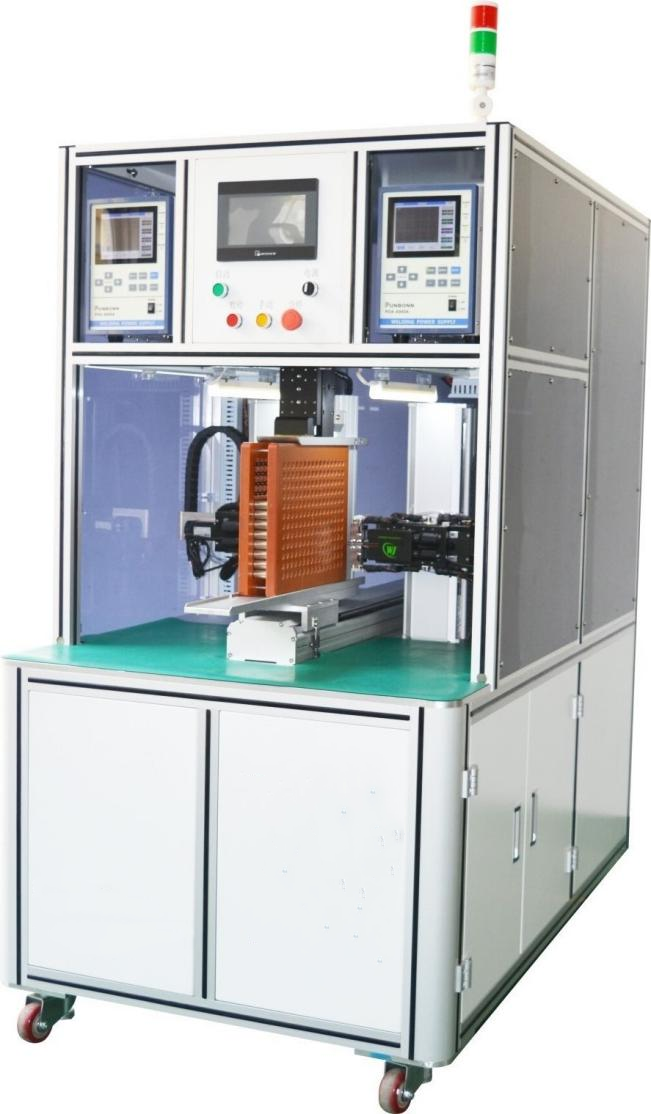

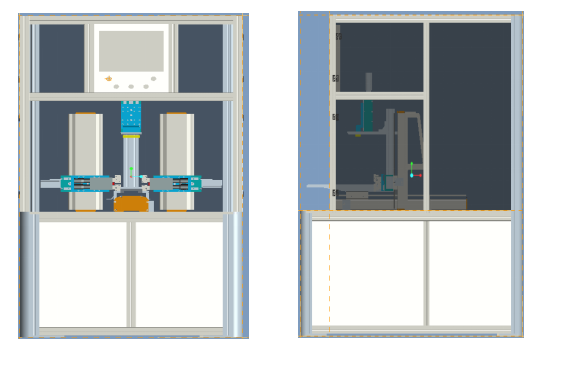

手動將電芯放入夾具中,并放置鎳片;將其推入自動化平臺,然后設置相關參數、數組等即可實現焊接。主要部件及布局如下:



 4、技術參數:

4.1設備運行環境要求

1、設備電源:220V±10%/50Hz±10%;

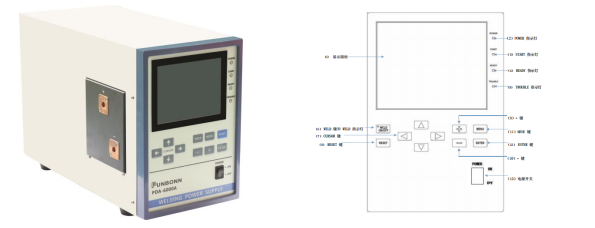

2.設備:晶體管電源可選型號(5000A 6000a 8000A單波輸出5000A極性切換為雙波輸出)

3、設備重量:400kg;

4.尺寸:1500mm(長)   900mm  1800mm

5. Z軸行程:350mm Y軸行程:650mm

6、點焊速度:0.3s/點;3500個/小時~4000個/小時

7、電機傳動最高速度:1000mm/S

8.最大負載電芯數量:360pcs(標配18650鋰電芯)

9、可存儲文件組數:99組

10、操作系統:嵌入式系統+人機屏

11、傳動方式:伺服+步進+進口精密直線導軌(可選配進口電機)

4.2 系統技術指標

1、焊頭入口彈簧壓力調節:1.0-5.0kg

2、平面焊鎳片適合厚度:0.15-0.2mm純鎳/鋼鍍鎳

3.凸點焊接鎳片的合適厚度:0.3鋼鍍鎳

4、正負電流切換速度/規格:可選

5、平面焊接速度:0.3-1S :  4000-5000PCS/h

6.凸點焊速度:0.5-1S   3500-4000PCS/h

7、適用電池型號:18650 21700 26650 32650等圓柱鋰電池

8、三極管電源6000A適用 于0.25mm g以下的鎳焊接



5、主要配置:

序號

配置_

         品牌

1

伺服電機

富士/松下

2

步進電機

雷賽/特

3

晶體管電源

上海澎博

4

軸承、支撐座

臺灣/日本精工

5

線軌、 直線導軌

TBI/上印

6

開關電源

明緯

7

傳感器_

歐姆龍

8

按鈕

小根田

9

指示燈

品邦

10

監視器

          威視
