一、 設備說明:

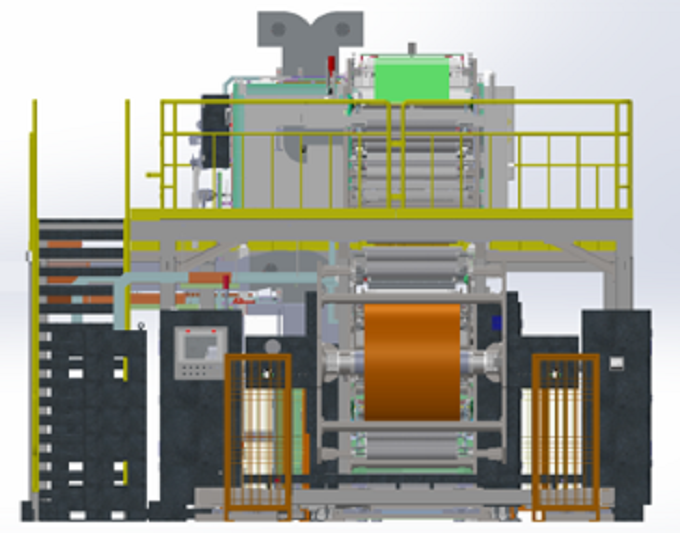

HJSC1000ZZ系列涂布機是我公司針對動力鋰電池需要開發的新型高精度、可靠、穩定的雙層擠出涂布機。設備特點:選用高精度擠出模頭,模頭采用高精度位移傳感器和伺服閉環控制,選用高精度螺桿泵,介質輸送精準定量;烘箱采用電加熱/蒸汽加熱、主動滾筒+上下吹氣懸浮方式;涂布機采用歐姆龍PLC控制系統,可根據工藝要求實現精確控制;極性張力、恒張力放卷、恒張力涂布、烘干、錐度張力收卷數字化控制;系統參數集中控制,人機界面采用觸摸屏方式,分級控制。工藝參數可鎖定、存儲、調用。


二、總體參數

(1) 輥面寬度:1000mm

(2) 涂布寬度:Max.800mm

(3) 機械速度:Max.60m/min

(4) 涂布速度:Max.40m/min

(5) 收卷速度:5-15m/min(收卷無糾偏功能)

(6)運行方向:正向涂布、空帶、反向收卷等

(7)電氣裝機功率:正極370kW,負極350kW(實際功率為裝機功率的50-70%)

(8)設備尺寸:約L64×W6.0×H4.9m(不含總進出風道)

(9) 整體外觀:RAL7035淺灰色,烤箱不銹鋼本色,護欄為警示黃色

實際涂布速度取決于漿料系統、漿料參數、涂布參數、干燥條件、產品質量要求。設備上相關三相異步電機采用二級能效。

三、

設備組成

NO.

單位名稱

數量

備注

1

自動放卷裝置

1

放卷直徑Max.800mm,放卷采用轉塔機構和充氣夾鉗;EPC修正

2

擠出涂覆裝置

2

配備高精度擠出模頭,可在線翻轉、清洗

3

40m雙層蒸汽加熱干燥系統

1

40米烘箱(5m/節×上下8節),蒸汽加熱,全直通滾筒烘箱,總長約41m

4

牽引裝置

2

橡膠壓輥、低摩擦氣缸張力控制、EPC糾偏

5

自動繞線裝置

1

收卷直徑Max.800mm;轉塔機構,氣漲軸收卷;EPC修正







6







走道系統







1

(1)立柱、框架采用碳鋼材料;

(2)樓梯踏板、平臺板采用SUS201不銹鋼花紋板,護欄涂碳鋼漆-黃色;

(3)A側1個樓梯入口,B側1個樓梯入口;

(4)護欄焊接后用螺栓與平臺固定

7

兩側爐爬升導輥系統

1


8

兩側放電電極板導輥系統

1

包括1套行程校正及數個導輪

9

涂裝及供料系統(包括攪拌筒、泵、過濾 閥等)

2

精密螺桿泵;100L單層漿桶,電機攪拌

10

電控系統

1套

歐姆龍PLC系統

1

NMP濃度檢測儀

8套

正極涂布機配置

12

邊緣陶瓷涂層供料系統

2套

正極涂布機配置,按四層膠涂布設計

13

雙機架式β-射線面密度檢測儀(螺桿泵縱向閉環控制)

1套

配置兩組顯示屏,分別安裝在機頭、機尾涂膠區,監控對側密度



4

CCD對位檢測系統(品牌:OPT)



2套

分別安裝在第一、第二涂布機機頭,配置8K高




質量保證及售后服務



1.終身維護,一年保修。



2.保修期滿之后,賣方對設備的維修僅收取工時和交通費用,涉及設備相關配件的



更換和購買,賣方僅收取成本費用。
