100V 200A鋰電池組多功能綜合測試儀


一、適用范圍

應用于汽車電子、航空航天、船舶、太陽能儲能、電動自行車、電動摩托車、備用動力電池、通信電源等動力電池組生產過程中半成品、成品的功能驗證測試,以及科研實驗室的測試。


2、設備環境要求及技術參數

2.1電源:交流電壓220V ± 10%,頻率50Hz ± 10%;

2.2環境溫度:10~45 ℃ ;

2.3環境無強烈振動、腐蝕性氣體及易燃易爆氣體。


3.功能介紹

模型

BTS100-20-200

目的

用于100V以下電池組半成品、成品測試



基本功能

開路電壓測試

交流內阻測試

ID電阻測試

NTC電阻測試

充電性能測試

Battery PACK連續充電功能,驗證充電是否正常

電池PACK充電過流保護功能測試

放電性能測試

電池PACK連續負載能力、連續放電、檢查電壓下降

電池PACK放電過流保護功能測試

短路保護測試

測試電池正負極短路電池?cái)嚯姳Wo(hù)時間(微妙級)

設備保護功能

軟件保護功能:斷電數據保護

硬件保護:斷電保護、短路保護、電池反接、錯接保護



2、設備參數說明

測試班

測試項目

測量范圍

解析力

開路電壓

開路電壓1

10-100V

± 2毫伏

開路電壓2

10-100V

± 2毫伏

內部阻抗

交流內阻測試

0-1000米Ω

± 1mΩ _

放電測試

啟動電壓

0-100V

± 2毫伏

終止電壓

0-100V

± 2毫伏

放電電流

0.1-60A

± 1毫安

放電時間

0-60秒

± 1

放電過流測試

過放電流

4-200A

± 1毫安

過流延時

0-20秒

± 1毫秒

短路保護

短路保護延時

0-9999uS

± 1微秒

充電測試

啟動電壓

10-100V

± 2毫伏

終止電壓

10-100V

± 2毫伏

充電電流

0.1A-20A

± 1毫安_

充電時間

0-60秒

± 1

充電保護測試

充電過流

4-20A

± 1毫安_

充電延遲

0-20秒

± 0.1

電阻R1/R2

熱敏電阻、ID

0-1000KΩ _ _

± 0.1KΩ _ _

可持續輸出功率

2千瓦

可持續負載功率

10千瓦

在線模式

串行通訊

RS232 ,可多臺電腦聯機使用

測試數據

生成的數據表自動保存并可導出至excel

條碼管理

支持條碼啟動和綁定測試數據

免費軟件升級服務

終身免費升級,直至硬件不兼容

散熱

依靠通風系統和強制風冷



機箱尺寸

1000 700 1300mm 寬*深*高

重量

140公斤

渠道

1

設備配件

電腦、測試筆線、用戶手冊、上位機軟件等

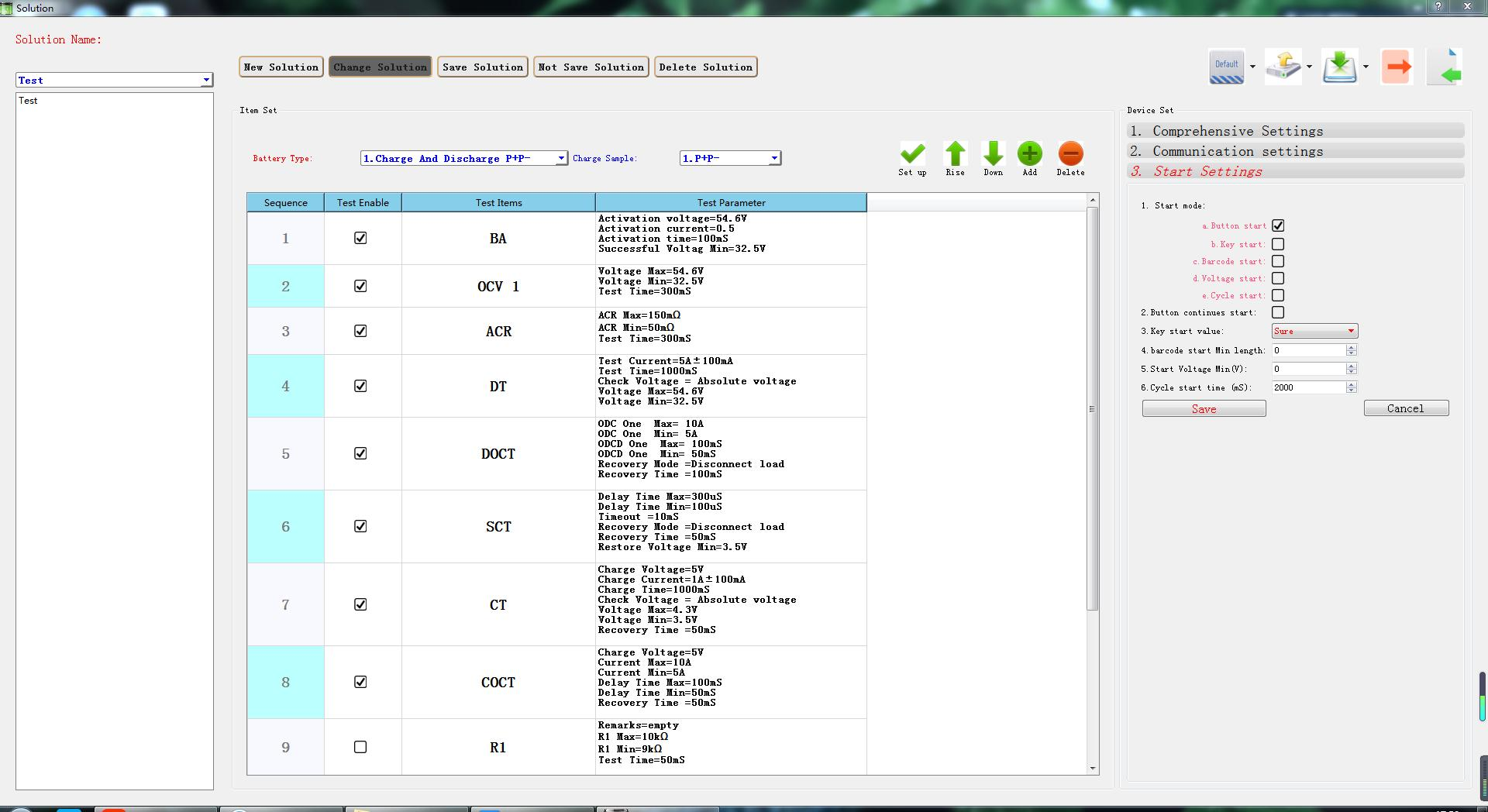

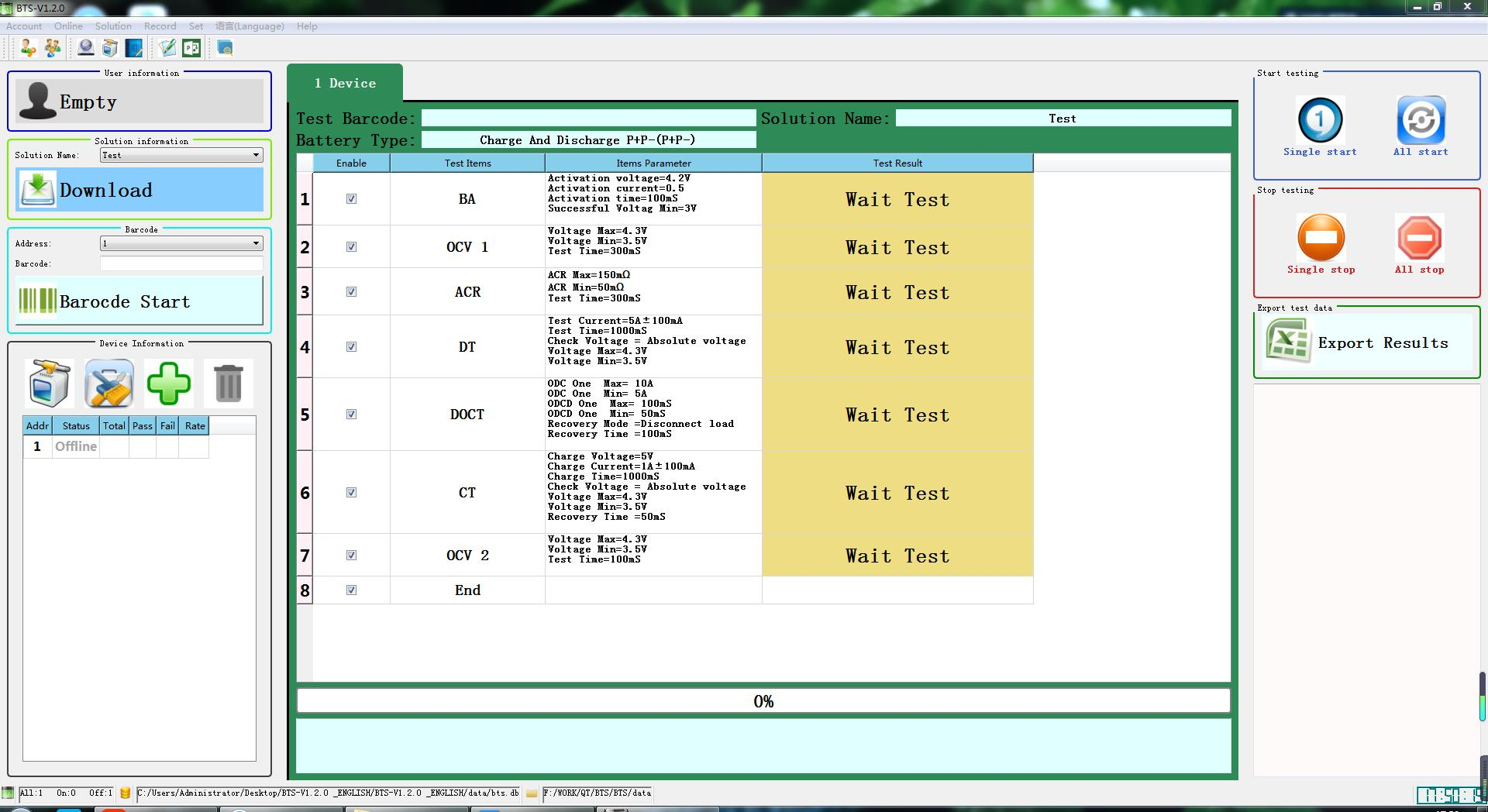

上位機測試界面


3.png20007332106_1447418495
20007338173_1447418495
