連續涂布高速輪轉模切機
特征
1）雙放卷機構，一用一備用，可快速換卷。
2）三套糾偏系統，用于放卷對準、過程對準、模具對準，保證極板的精確成型。
3）高精度大理石模具安裝平臺，鎢鋼刀片坐標研磨，日本進口六角導柱，有效保證模具壽命。
4）配備CCD對極板外觀及尺寸進行檢測，自動剔除不良極板，輸出合格品。
5）雙料箱收料，料箱更換不間斷運行，并可與物流線無縫對接，實現料箱自動更換。
6）非接觸式除塵除鐵系統，消除極板兩側的灰塵。
7）設備頂部FFU風機提供送風，工業除塵系統多工位負壓吸風
規格
項目_ | 參數_ |
生產效率 | >250PPM（電極寬度100-160mm） |
毛刺尺寸 | 瓦斯12微米；Vbs12um |
糾偏精度 | ≤± 0.1mm |
切片成型精度 | ± 0.2毫米 |
模具壽命 | 1、每次模具修復后，可使用不少于150萬次； 2、模具可修復次數≥10次； |
料箱接收精度 | ± 0.5毫米 |
合格率 | ≥99.8%（單純由機器造成的缺陷） |
稼動率 | ≥98%（單純由機器引起的故障） |
外形尺寸 | 寬1750mm x 長7000mm x 高2350mm |
重量/承載能力 | 約8000公斤；>650Kg/M-2 |
力量 | AC380V 三相；電壓波動±10%；功率：30KW；頻率：50Hz |
壓縮空氣 | 0.5-0.7Mpa（5-7kgf/cm2），用量200L/min |
項目_ | 參數_ | |
沖孔方式 | 金屬模具沖孔 | |
材質系統 | 分切后連續涂覆電極片卷材，帶有一側出口凸耳 | |
卷徑 | ≤中800mm | |
滾筒內徑 | 3英寸/6英寸 | |
極繞組錯誤 | 士3mm | |
極板蛇形彎曲誤差 | ± 1毫米/米 | |
極波邊緣高差 | <2毫米 | |
極寬W | 60~200毫米 | |
極長L | 80~300毫米 | |
極耳長度H | 10~30毫米 | |
極耳邊緣距離Q | 5-20毫米 | |
極耳寬度P | 10~50毫米 | |
極耳帶材質 X | 0~2毫米 | |
圓形RB | 2~5毫米 | |
圓角 RA | 內圓角 | 外圓角 |

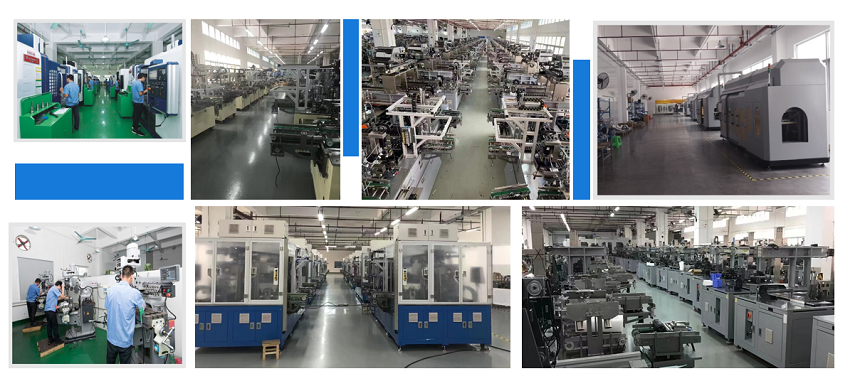

生產組裝廠
