配置清單:
設備名稱 | 數量 | 備注 |
NMP恢復系統主機 | 一套 | 1、回收率:99% 2、回收濃度:80% 3、尾氣排放濃度:<50 mg/m 3 4、裝機功率9.95KW |

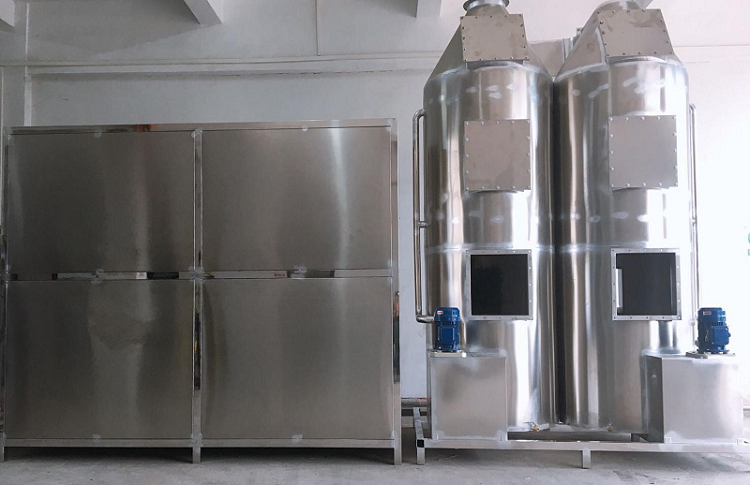

噴淋塔 | 一套(2塔) | |
冷卻水塔 | 一套 | |
儲液器 | 一 |
三、設備簡介:
1.最大10000M 3 At/h。為了實現陰極工藝廢氣中N-甲基吡咯烷酮(NMP)溶劑的回收,規劃新建NMP回收系統,以達到節能環保的目的。
2、回收系統采用冷卻循環水、吸水(噴淋濃縮+水洗氣)的NMP回收方式,在經濟、節能的前提下,最大限度地滿足對包衣機排出的NMP氣體的回收要求保存。
四、系統原理介紹、技術特點:
1、系統原理介紹
用于鋰離子電池生產過程中涂布機排出的N-甲基吡咯烷酮(NMP)有機溶劑的回收,在低能耗的情況下,使廢氣達標排放,實現環保保護、節能、原料回收。系統NMP廢氣經冷卻循環水冷卻+廢氣水洗滌后排入大氣。經處理后,廢氣排放濃度<50mg/m3,滿足環保要求(參見電池行業表5第11號非甲烷總烴)。
2、設備技術特點
A.一鍵啟動加藥器控制系統,自動控制整個NMP回收系統。設備設有監控運行狀況及異常報警裝置如:(風機過載、缺相漏電保護及異常報警等,操作簡單,安全可靠)。
B.系統控制安全與防護,滿足安全生產的連續性要求。
C.系統配備變頻器和涂裝排風機,確保涂裝生產穩定。
D.獨特的設備選型、設備制造、設備安裝方法和優化的工藝流程,杜絕了一般NMP回收系統經常出現的跑、冒、滴、漏等現象。
E、整個系統安裝完畢后,調試人員應嚴格遵守設備的調節規范,不會因操作人員技術水平的差異而影響設備的使用。
五、設備流程:
1、采用前冷卻循環水冷卻冷凝回收、后廢氣除霧處理工藝,能耗低、效率高、運行維護成本低,符合環保排放標準。包衣過程中NMP受熱蒸發變成氣體。進入回收系統后,回收系統采用管翼冷卻器對NMP廢氣進行冷卻。廢氣經冷卻后冷凝成液體,NMP更快地凝結成霧狀液滴進入液體回收。最后廢氣經洗滌預冷裝置再次濃縮,通過除霧系統排入大氣。
2、設備回收過程:含NMP廢氣經過余熱回收裝置進入NMP回收系統,在回收系統中進行三次水氣熱交換從120℃左右降至30℃左右,有大量的NMP沉淀,NMP氣體濃度逐漸降低,廢氣經過引風機增壓管路,氣液在填料表面充分接觸,冷凝成液體,廢液經廢液管自動排入儲罐后落入回收箱?,F(xiàn)90%以上廢氣已被回收;廢氣經兩次噴淋循環水吸附進入噴淋系統,廢氣中NMP含量小于規定排放值。噴霧系統的設定濃度使廢氣經過多次循環后循環。
六、技術指導
1、凈化效率:(涂層穩定)
尾氣排放濃度 | < 50毫克/立方米 |
NMP 回收率 | ≥99% |
指定的 NMP 回收濃度 | ≥80% |
七、回收系統主機配置
訂單號 | 機構名稱 | 零件名稱 | 材料質量 | 規格型號 | 制造商 |
1 | 主機配置 | 熱交換器 | 鋁管 | 900*900*500*2 | 二維碼自控 |
2 | 臺式冷卻器 | 銅管、鋁翼 | 900*900*200*2 | 自閉癥譜系障礙 | |
3 | 臺式冷卻器 | 銅管、鋁翼 | 900*900*200*2 | 自閉癥譜系障礙 | |
4 | 臺式冷卻器 | 銅管、鋁翼 | 900*900*200*2 | 自閉癥譜系障礙 | |
5 | 氣液分離器 | 304不銹鋼 | 900*900*50*2 | 二維碼自控 | |
6 | 引風機 | 鑄鋼 | 3千瓦 | 奧多·辛風 | |
7 | 主機盒 | 201不銹鋼 | 1.5毫米 | 二維碼自控 | |
8 | 整機框架立柱 | 201不銹鋼 | 50*50*3 | 弘誠/大華 | |
9 | 整機外框密封 | 201不銹鋼 | 1.0毫米 | 弘誠/大華 | |
10 | 水冷循環段 | 冷卻水塔 | 玻璃纖維增強塑料 | 30噸 | 好遠 |
11 | 循環管 | PVC | 6.0毫米/1.6兆帕 | 接縫塑料 | |
12 | 循環水泵 | 鑄鋼 | 2.2千瓦 | 來源 | |
13 | 散熱風扇 | 鑄鋼 | 0.75千瓦 | 好遠 | |
14 | NMP廢液儲存 | 儲液器 | 201不銹鋼 | 900*2000 | 二維碼自控 |
15 | 運行管道 | 鋁塑管 | 直徑20mm | 澤科管業 | |
16 | 輸液泵 | 磁力驅動泵 | 0.5千瓦*2 | / |
八、設備尺寸
姓名 | 尺寸 | 滿載品質 |
NMP恢復系統主機 | 大約:長2900 寬1650 高1750 | 1.2T |
冷卻水塔 | 1895*1600 | 0.3T |
噴淋塔 | H2200*φ1000 | 0.6T |
儲液器 | φ1000*2000 | 0.8T |
九.控制箱配置
產品名稱 | 模型 | 數量 | |
1 | 空氣開關 | 4P/60A | 一 |
2 | 單極開關 | 1P/10A | 二 |
3 | 頻率變壓器 | 3千瓦 | 一 |
4 | 交流接觸器 | 1210.2510 | 五 |
5 | 熱過載繼電器 | 4A/13A | 四 |
6 | 指示燈 | 紅色、綠色 | 二 |
7 | 轉換開關 | NP2 | 二 |
8 | 保險絲 | 6A | 一套 |
9 | 時斷時續的電器 | 40n | 一 |
10 | 恒溫器 | 18/小時 | 二 |
11 | 報警燈 | d16-22sm | 一 |
12 | 控制電箱 | 300*200*150 600*500*200 | 每 1 個 |
十、噴淋塔的工藝特點
1、全不銹鋼噴淋塔,保證NMP廢氣排放標準,能保證噴淋塔正常、穩定、長期運行。根據我公司的成功經驗,噴淋塔電源線與NMP回收裝置納入同一控制箱內,操作管理簡單,使用方便,并防止噴淋塔故障打開。
2、提高了回收裝置和冷卻系統的穩定性和安全性。
3、每套回收裝置及噴淋塔與包衣機相連。施藥機自行打開回收裝置和噴淋塔,可保證施藥機和回收裝置的安全生產和平穩運行。
4.排放標準可滿足客戶要求。
5、每塔功率約1.5kw。
