產品簡介
主要由超聲波發生器,換能器,模具,氣動部件,機架等組成。工作原理是換能器把超聲頻大功率振蕩信號,變換成相應頻率的機械能,施加到需熔接的金屬片的界面,使金屬片相合處瞬間生熱,進而使金屬晶格中的粒子啟動,使金屬片相合處的分子相互滲透而熔接在一起。
設備功能模塊
? 本產品應用于鋁箔與鋁極耳、銅箔與銅鍍鎳或鎳極耳之間的焊接
? 極耳焊接方式橫向,焊接面壽命≥10萬次;
? 焊頭標準,焊頭材質進口粉末合金,焊點高度0~50mm,上焊頭直紋或米字紋,下模網紋。焊接面距焊頭的高度0~50mm可調,焊頭可用焊接面4個。
? 換能器可承受功率2000瓦
? 超聲波發生器內置頻率可調,開關電源恒壓恒流(恒振幅),振幅無級可調;
產品信息
? A、采用先進恒流恒壓電路技術,超聲振幅連續可調;
? B、采用智能 ICS 機箱控制系統,帶有二次超聲功能; 系統開機自檢,振副智能分段,自動跟蹤。
? C、機頭機械結構采用德式 X 導軌結構,精密度極高;
? D、保護系統:
⑴ 電壓保護系統(供電電壓的范圍 220V~250V);在自動平恒電壓期間不影響本機輸出功率及工作頻率;
⑵ 超負荷保護系統; ⑶ 過流保護;⑷ 供電頻率不穩自動補償;(5)焊接過載保護信號反饋。
3.設備制造關鍵節點及控制計劃
本協議簽訂后開始進行設備制造,并按照商務合同要求日期交付。
4.設備工程條件(水電氣,設備安裝需求等)
電:AC220V/50Hz
設備一般配置和標準
5.1設備噪音:離設備外壁1m距離測量,設備正常工作時噪音<75dB。
5.2設備運行環境:
5.3環境溫度:20±5℃;
5.4環境濕度:60%RH;
5.6現場無腐蝕性氣體、液體、爆炸性氣體。
6.廠房承重:≤800kg/平米。

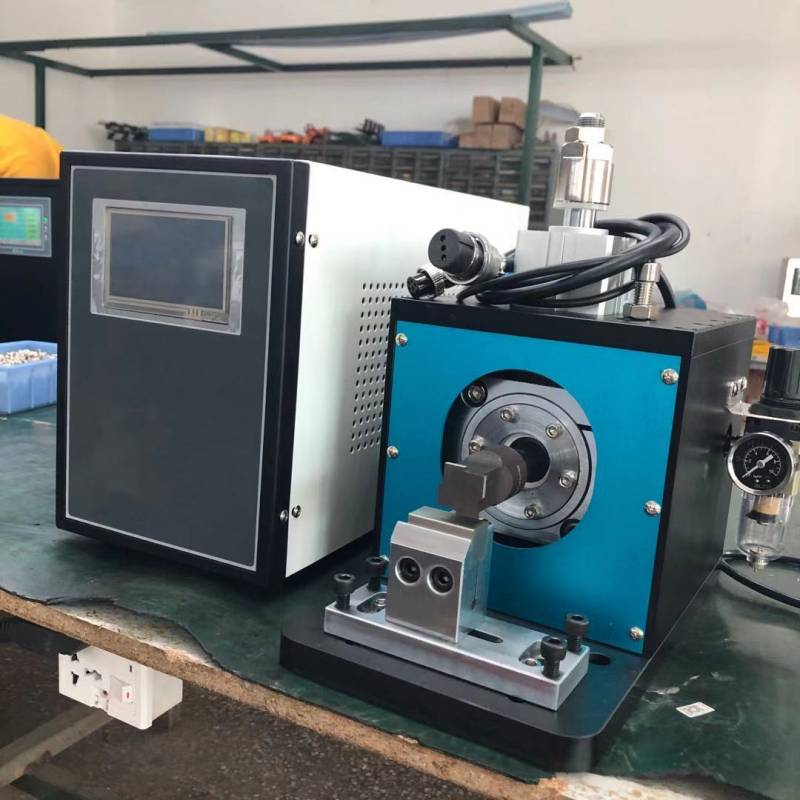

產品圖片
注:不同型號參數略有不同,歡迎聯系客服咨詢!
另外本公司也有其他高新科技的機器 歡迎有需求的客戶聯系我們咨詢!
