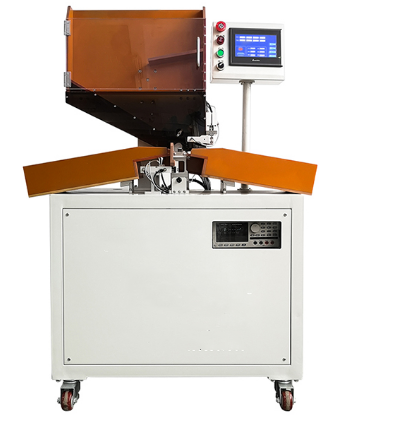

18650 26650 32650 21700電芯5通道分選機
介紹:
電池分選機用于電池組組裝前的電池測試。
可測試電池電壓和內阻,并將不同電壓和內阻的電池分選到不同支架。
優勢:
1.穩定的控制系統
2、高配置穩壓器
3.高精度的工作程序
4、產品性價比高
工藝流程:
電池內阻和電壓由上位機電池檢測軟件設定,以下功能由PLC自動完成:
電池人工充填→波輪旋轉上料→皮帶承載電池→頂桿氣缸頂起電池→測試氣缸閉合(測試儀器上傳數據,軟件分選)→機械夾具分選電池。
設備配有聲光報警器,可分選完成自動停機。滿料報警、故障報警等。運行參數可根據客戶實際要求設定。
分揀機結構:
1)設備結構緊湊合理,外形美觀,占用空間小。
2)設備操作簡單,無需專業培訓。工人可以輕松掌握它。
3)設備采用優質冷軋厚鋼板和鋁型材框架制成。
4)設備配有萬向活動腳輪,移動時移動自如。
規格:
模型 | TMAX-FN- 5 |
電源 | AC220V±10% 50Hz |
電壓 | 8 00W |
分選參數 | 開路電壓和交流內阻 |
壓縮空氣壓力 | 0.5~1.0Mpa |
分選速度 | ≥80PPM |
生產率 | 5000個/小時 |
方面 | 850*580*1350mm |
適配電池 | 圓柱電池 (18650,32650,18500,26650,14500,21700等) |
接收通道 | 5個 頻道 |
內阻測試儀
| HIOKI3561 或 HK3561 |
HIOKI3561: 開路電壓精度:±0.01%rdg; 顯示分辨率:0.1毫伏; 內阻精度:±0.1%rdg; 顯示分辨率:0.01 mΩ
HK356 1 : 開路電壓精度:±0.05%rdg; 顯示分辨率:0.1毫伏; 內阻精度:±0.3%rdg; 顯示分辨率:0.01 mΩ | |
總重量 | 280公斤 |
控制元件 | 7.5英寸大尺寸液晶屏/觸摸屏 |
喂養 | 采用料斗送料方式,一次可放500PCS。 |
數據存儲 | 測試數據可存入U(xiǎn)盤 |
應用:
電池分選機用于電池組組裝前的電池測試。
可測試電池電壓和內阻,并將不同電壓和內阻的電池分選到不同支架。
詳細展示:
