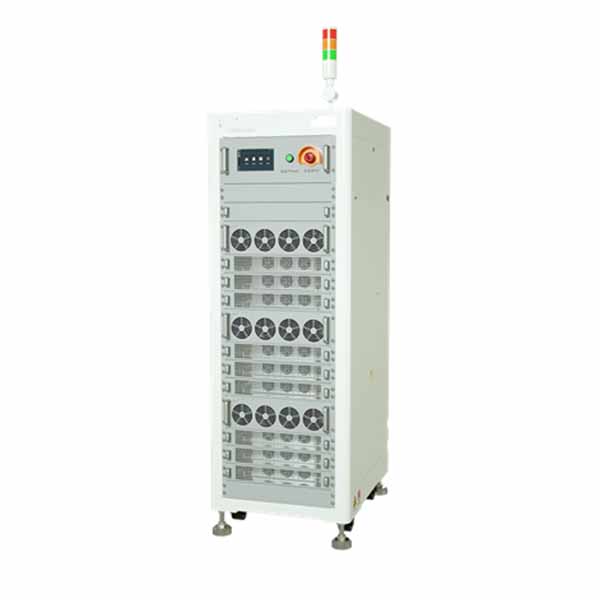

200V 100A 電動汽車電池測試儀鋰電池組充電器和放電器

介紹：

*動力電池模擬，C-rate測試。

*生命周期測試。

*功率測試、容量測試、能量密度測試。

*動力電池虛擬分布：充放電曲線擬合、電池一致性測試與評價。

*高倍率充放電測試。

*動力電池、串聯儲能電池模組測試：?jiǎn)误w電壓、單體溫度監測（高壓設備）。

功能（某些功能需要定制）：

*針對大功率電池模組（或包）開發的高性能充放電測試平臺。

*采用AC/DC 、DC/DC雙電平高頻模塊設計，結合低溫漂、高性能多通道24位模數轉換芯片(ADC)，實現更高的穩壓精度。

*高功率密度系統，多路集成，能量回收。

HMI操作，智能標定。

*BMS多重適配，支持同/異充放電口，繼電器/MOSBMS方案，獨立CAN和RS485通訊擴展，DBC配置。

*可通過以太網對上位機進行遠程控制，通道并行，脈沖和驅動模擬可用。

*人機一體化界面設計，最小化系統，操作簡單易懂，可自定義設置，定期校準自動提醒。

BTS-6000 規格
一、型號
1 . 材質代碼	BTS-6001n-200V100A-H
2 、渠道信息
1. 渠道數量	一個單元的通道數	1個
2. 主渠道	頻道功能	恒流源和恒壓源雙閉環控制
	通道控制方式	獨立控制
	通道并聯	支持最大4通道并聯 模式。脈沖和SIM測試將在通道并行模式下被禁用。
三、電網側參數
1 . 輸入功率		AC380V ± 15% 50/60 ± 5Hz
2、功率因數		≥99% （滿載）
3.總諧波失真		≤5% （滿載）
4、輸入電阻		≥1MΩ
5、輸入功率		23.5KW
6、輸入電流		35.8A/單
7.整體系統效率（Max）		90%
8.噪音		≤ 65dB
9、電壓電流采樣		四線連接（充放電同口）
10.電源控制模塊類型		場效應晶體管
11、輸入電源接線方法		三相五線制
12.電源輸入保護		防浪涌、防孤島、防過頻欠頻、防過欠壓、防缺相等。
四、功能與性能
1、電壓	輸出范圍	充電：0V ～200V
		放電：5V ～200V
	最小放電電壓	5V
	準確性	±滿量程的0.02 %
	分辨率_	24位
2. 電流	輸出范圍	0.5A ～100A
	準確度（獨立量程）	±滿量程的0.05 %
	CV截止電流	100毫安
	分辨率_	24位
3. 電源	單通道輸出功率	20KW
	整機輸出功率	20KW
4. 時間	當前響應時間	≤ 3ms
	當前轉換時間	≤ 6ms
	分鐘步驟時間	0. 1秒
5. 充放電模式	充電/放電模式	CCC , CVC , CC-CVC , CP C
		CCD , CVD , CPD , CRD
	截止條件	電壓、電流、 Δ時間、容量、 -ΔV
6. 模擬	收費	電流，功率
	釋放	電流，功率
	轉變	支持充放電連續切換
	截止條件	時間，步進線
	步驟文件行	1,000,000
7. 脈沖模式	收費	電流，功率
	釋放	電流，功率
	最小脈沖	100毫秒
	脈沖計數	最多 32 個
	充放電開關	支持的
	截止條件	電壓，Δ時間
8. DCIR		DCIR通過計算
9、安全防護	軟件保護	斷電數據保護
		離線模式功能
		可設置安全保護條件，包括：電壓下限、電壓上限、電流下限、電流上限、延時時間等。
	硬件保護	防反接、過壓、過流、過溫等
5 、數據管理與分析
1. 步驟設置方法		表單編輯
2、數據報表	錄音條件	最小時間間隔： 10ms （連接AUX通道：100ms ）
		最小電壓區間：0.4V
		最小電流間隔：0.2A
	記錄頻率	100Hz（連接AUX通道：10Hz）
3. 數據庫		MySQL 數據庫
4、數據輸出		電子表格_
5. 曲線型		模板可用，支持定制
6. 條碼掃描		支持條碼掃描功能
		歷史數據的管理和追溯
6 、通訊
1、上位機通訊		TCP/IP 協議
2、通訊端口		以太網
3、測試儀通訊波特率		1M
4、上位機通訊波特率		10M ～ 100M自適應_
5. 通訊設置		通過交換機和路由器組建LAN（局域網）
6. 通訊擴展（可選）		支持CAN、RS485通訊和BMS 通訊，具有DBC 配置功能
七、環境要求、尺寸和重量
1、運行環境溫度		-10℃ ~ 40℃ （當溫度為25±10℃時，溫度變化引起的精度誤差小于每度滿量程的0.005% ）
2、儲存環境溫度		-20℃ ~ 50℃
3、運行環境濕度		≤70% RH （無結露）
4、儲存環境濕度		≤80% RH （無結露）
5. 尺寸WDH		600800900(毫米)
