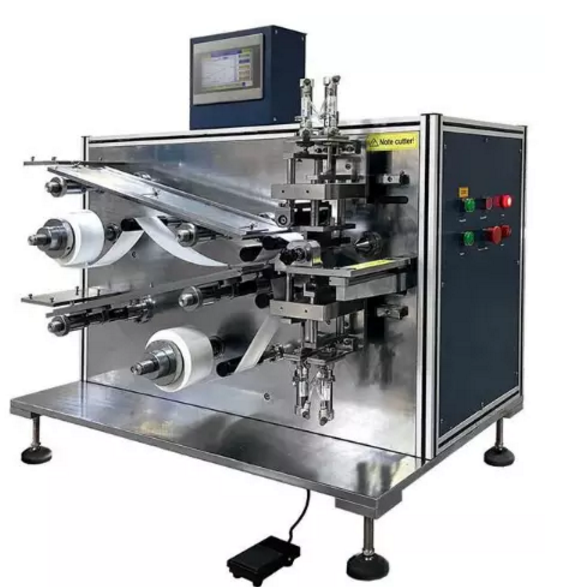

產品簡介：
1 ） 采用單靶穿線針結構。
2 ） 極片人工引入、自動繞線、自動換針、自動粘貼端接帶、自動下料。
3 ） 膠帶水平粘貼（端接膠帶與極耳垂直），膠帶平整，可準確控制粘貼位置，不會拉傷電芯；貼膠穩定可靠。
4 ） 繞線針繞線速度可調。
5 ） 兩卷膜片主動放卷，張力接近開關控制技術，可自動平穩調節收卷過程中的張力；上下張力可調。
6 ) 關閉隔膜外購。
7 ) 卷出的電芯應無破損、拉芯、錯極現象。
8 ） 操作方便，調整更換規格簡單快捷。
工藝流程：
設備滿足圓柱鋰離子電池卷繞工藝標準：隔膜完全包裹負極片，負極片包裹正極片。流程如下：
1）膜片預卷：采用齒刀技術，可節省預卷膜片的長度；
2）拉入負極：人工將負極片引入卷繞部分；
引入正極：手動將正極片引入繞線部分；
3）繞組；
4) 換班站；
5) 剪下隔膜，粘貼端接膠和下料。
丁 | W | 大號 | |
公差 | < 0.5 | < 0.3 | < 1000 |
設備主要部件：
1）該設備由繞線裝置、換工位裝置、隔膜放卷裝置、極片導向裝置、涂膠裝置、下料裝置和控制系統組成。
2）繞線裝置（兩套）：由單頭對向穿線組成，保證繞線精度，更換繞線針方便。
3）工位移動裝置（一套）：用于纏繞工位和涂膠工位的轉換。
4）隔膜放卷裝置（二套）：隔膜線圈主動放卷氣壓調節控制。
5）極片導向裝置（兩套）：單邊調節，調節方便。
6）涂膠下料裝置（一套）。
技術標準：
1）膜片寬度：30-75mm；
卷針規格：∮1.8 - ∮6.0mm ，根據客戶定制
要求;
燈桿寬度：28-73mm。
2）材料規格要求（單位：mm）
材料 | 長度 | 寬度 | 厚度 | 內徑 | 外徑 |
正極 | 150-1000 | 28-73 | 0.1-0.2 | ||
負極 | 150-1000 | 28-73 | 0.1-0.2 | ||
分隔符 | 料卷 | 30-75 | 0.012-0.045 | 76.2 | 250 |
終止膠帶 | 料卷 | 8-60 | 0.01-0.035 | 76.2 | 150 |
3）電芯適用外徑（mm- ∮20mm ）
4）設備產能：5～10片/分鐘（根據極片長/寬）
5）繞線精度；
當確保極片滿足以下條件時：
極片寬度誤差小于± 0.2mm；
極片“S”彎曲誤差小于± 1mm/500mm；
振膜線圈塔形誤差小于± 0.2mm；
繞線精度能滿足： 膜片對位誤差小于± 0.5mm；極片對位誤差小于± 0.5mm；
可實現負極包正極和隔膜包負極對位，成品斷面為
± 0.5 毫米。
6）合格率： ≥98 %（不包括非設備因素）
規格：
規格 | 備注 | |
輸入功率 | AC220V,1.5KVA,50HZ | |
壓縮空氣源 | 0.4-0.6MPa | |
設備產能 | 5-10PCS/分鐘 | 根據模型和員工熟練程度 |
設備重量 | 約500kg | |
設備尺寸 | 1450mm*1100mm*1150mm (長*寬*高) | 不包括極片料槽的延伸長度，單位：mm |
卷針規格 | ∮ 1.8mm- ∮ 6mm | 根據客戶要求交付一套 |
機架和安裝板 | 1套 | |
針式繞線裝置 | 1套 | |
極片供電裝置 | 2套 | |
隔膜供給裝置 | 2套 | |
粘膠裝置 | 1套 | |
可編程控制器 | 松下電器 | 松下AFRX-C60T |
觸摸屏 | MCGS | 7寸真彩 |
繞線電機 | 松下/立三 | 松下伺服電機 |
張力馬達 | 研控/李三 | 步進電機 |
傳感器 | 松下/道川 | |
氣動元件 | 亞德客/興鎮/ 亞德客 | |
故障停機 | ||
故障提示 | 內置程序 | 一鍵重置 |
操作說明 | 1套操作說明 | |
部分 | 1套 | 查看發貨清單 |
姓名 | 規格（毫米） | 保修時間 | 評論 |
繞線機 | 整機1年 | 人為因素除外（終身維護） | |
涂膠切紙機 | 3個月 | ||
滾針 | 3個月 | 除了人為因素 | |
光電眼 | 6個月 | 撞車和進油不保 | |
同步帶 | 1年 | 上油不保證 |
