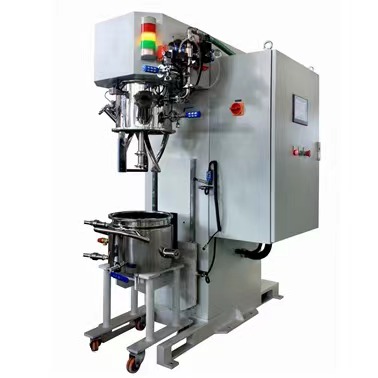

產品簡介：
適用范圍
將各種普通電池的粉液混合分散，最終得到混合均勻的電池漿料。非常適合高粘度工藝。
適用粘度范圍≤ 1 , 20 0,000 c P
主要參數：
2.1 下槍管部分
*設計總?cè)莘e：8 L
*有效容積：2.7-5 L
*容器內徑：240 mm
*容器內深：180 mm
*容器材質：：材質接觸部分304
*調溫夾套形式：筒壁單層夾套，用于冷卻或加熱；機筒底部單層夾套，用于冷卻或加熱
*調溫夾套接口：G3/8”，帶快開活接頭，夾套 壓力≤0.4MPa
*調溫夾套循環系統：由客戶提供。建議夾套進水溫度 ≤8 ℃ ，冷卻水流量>3.5l/ min
*出料形式：桶底一個G1/2"三片式出料球閥
*設計環境溫度： -10～+ 12 0 ℃
*移動方式：腳輪移動
混合部分：
*工作頻率：5-50hz
*攪拌功率：1.5kw
*攪拌器轉速：10-98rpm
*行星箱轉速：5-50rpm
*攪拌器直徑：124mm
*攪拌器形式：變截面螺旋麻花型、90 ° 螺旋
*攪拌器材質：304
*攪拌器線速度：0.06-0.6m/s
*攪拌器數量：2個
*槳距：7 ± 2mm
*槳距桶壁距離：2+1mm
*槳葉距桶底距離：2+1mm
分散部分：
*工作頻率：5-50hz
*分散功率：2.2 KW
*分散速度：610-6100rpm
*分散盤直徑：70mm
*分散盤樣式：Z字形
*分散盤材質：304
*分散線速度：2.2-22m/s
*分散盤數量：1
*分散軸數量：1
刮墻部分：
*刮墻支架材質：304
*刮壁板材質：聚四氟乙烯
*刮壁速度：與行星箱速度一致
*是否可拆卸：可拆卸設計（高粘度過程中必須去除刮壁）
底座及起重部件
*部件材質：高剛性結構碳鋼
*升降方式：電動升降
*升降導軌：高精度直線導軌
*升降行程：≤290mm
上筒部分：
*上筒材質：304
*送粉口：DN50 帶鏡子快裝：1個
*注液口：ISO 1 / 2" 快裝：1個
*聚光燈： DN 50 :1 PC
*真空出口：G1/2" 內線：1PC
*排氣口：與真空口共用
*氮氣口：G1/2" 內線：1PC
*數顯真空計接口：M14 * 1.5內螺紋公制螺紋接口：1PC
控制系統：
*電器柜：用于放置變頻器等低壓電器元件
*操作面板：用于放置按鈕、旋鈕、觸摸屏等
*電源：交流3 × 380V ± 5 ﹪，50Hz
*控制方式：電控
*功率控制和調速方式：變頻器啟動和控制
* 冷卻方式：風冷
*操作方式：觸摸屏操作
*數字溫度顯示表：物料溫度
* 急停按鈕： 1個
*報警系統：超溫報警、超溫報警停機、報警停機
* 速度顯示：觸摸屏顯示速度
*電源指示燈： 1PC
安全聯鎖系統：
* 急停：按下急停開關，設備立即停止，無需任何操作
*啟動低速攪拌：可一邊提升桶體一邊旋轉
*高速分散：桶體升到到位后才能轉動
*運行時安全鎖：機器運行攪拌時，攪拌桶不能下降和打開。
*防止真空管路回流：特殊的真空緩沖罐設計，可有效防止真空泵油回流至攪拌筒
*運行故障停機：變頻器設有過載、過流、過壓、漏電、缺相保護
*攪拌桶的升降：攪拌桶就位后才能升降。
*如果攪拌筒未抽真空（未恢復正常壓力），則無法下降。
*攪拌桶升起到位后才能開始高速分散。
* 攪拌桶提升到位后，設有鎖定保護系統，防止攪拌桶在運行中上升到高位后異常下落。
*在干混階段，攪拌器需要在提桶的同時旋轉
其他：
*測溫探頭： Pt100
*測溫方式：桶壁安裝測溫頭檢測物料溫度
*傳動部件軸承：高速部件采用進口軸承，低速部件采用國產軸承
*油封：國產品牌，靜密封用O型圈，動密封用機械密封。
*機械密封潤滑油：進口
*閥門：國產品牌
*真空設計需求：客戶需自備真空系統抽氣量：2L/S （2XZ-2 ）
*真空保持： -0.098Mpa，保持壓力高于-0.085MPa 24小時，不漏入桶內
*總功率：＞4KW
*總重量：約 700kg
*設備尺寸：長1463毫米*寬610毫米*高1770毫米
*顏色：白色
*地面承重：900kg/ ㎡
