一、 設備說明：

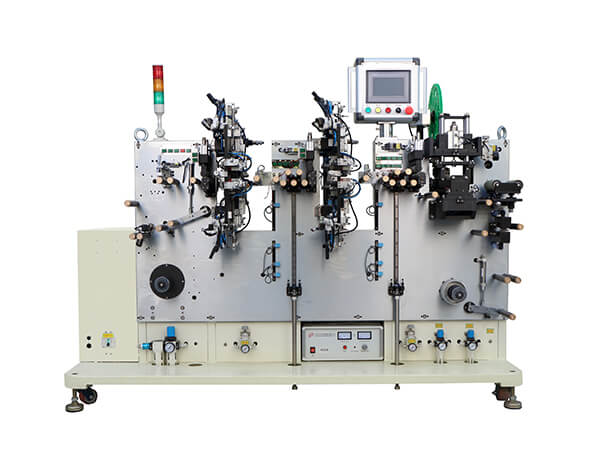

該自動極耳焊接機的功能 包括：電極送料器、焊接電極、電極膠帶、空白涂層接頭膠帶、電極切割、電極卷取等。
二、 機器主要部件
2. 1.齒條機構：
它包括機架主體、大板（安裝板）和人機界面組件。
(a) 機架主體支撐和固定整個設備；
(b) 大板（安裝板）為其他系統提供統一的安裝平面和參考；
(c) 人機界面組件控制設備的操作；
2. 2. 電極放卷 及糾偏機構：
(a)電極 卷由3英寸氣動軸固定，由伺服電機驅動主動放卷。氣缸張力由精密調壓閥控制，電極 張力恒定；
(b)糾偏伺服電機帶動絲桿副自動調整線圈位置，使電極外緣位置穩定 。電極輸送定位由電極輸送滾輪裝置和光纖檢測定位機構 完成 ，每段輸送長度由伺服電機和光纖檢測控制。
2. 3.電極 供給及切斷機構：
電極 放卷矯直輸送裝置：電極 為卷料方式，放卷張力由主動放卷機構控制，電極放 卷后由整平機構校平，電極 輸送采用伺服電機滾珠絲桿傳動輸送，定長切斷，確保精度電極 輸送長度；電極輸送 裝置采用模塊設計，通過直線導軌和鎖緊裝置，調整模型方便快捷，精度穩定，保證電極外露長度，電極內部 間距誤差均勻 分布。焊接前應將電極金屬兩側對準，以保證負極的位置精度和焊接精度。
2. 4 。電極 焊接機理：
(a) 配備 Kepu/Gold 和超聲波焊接機。根據涂敷位置自動焊接，焊接時間、壓力、行程、速度可調；
(b)設有點膠模式裝置，涂敷電極 檢測功能不良，電極 未焊接。
2. 5 。電極 牽引機構
伺服電機驅動齒輪拉動電極，大范圍角度設計，并 配有電極壓輪。
2.6. 電極 存儲機制：
過渡輥固定在垂直排列的直軌上，并預留板材，張力恒定。過渡輥到達極限位置，自動返回，正常生產。
2. 7 . 保護帶機構：
根據涂布位置自動貼膠帶；采用獨特的出膠方式，精度高，長度可調，結構穩定，調節方便。它配備了明膠尋找積極的機構。有明膠機構不粘膜時有真空?qǐng)?bào)警功能。具有兩套粘合機構，可粘貼4條膠帶。明膠機制可以選擇性地打開。
2.8. 電極 除塵裝置：
用刷子清除管接口的灰塵，清除板材表面的灰塵。
2.9. 電極 收集機構：
切割完焊接 并貼膠帶的電極后，使用自動電極收集 臺。
注：當電極 品種改變時，專用部分也隨之改變。
質量保證及售后服務
1.終身維護，一年保修。
2.保修期滿之后，賣方對設備的維修僅收取工時和交通費用，涉及設備相關配件的
更換和購買，賣方僅收取成本費用。
