一、應用及功能介紹
1.1 用途:主要用于檢測動力電池各項功能指標是否符合要求保護板都在參數范圍內,從而提供一套檢測標準職員。主要用于動力電池保護板保護板測試制造商和動力電池制造商。
1.2 功能介紹:PBTS保護板測試系統分為快速測試和準確測試
精準測試:可準確檢測出各種功能參數的準確值動力電池保護板(誤差5mv),方便調試開發樣,為研發人員提供一套快速檢測的標準。
快速測試:根據保護板的設計參數,設置測試參數進行快速測試,方便保護板廠家和電源電池制造商進行大規模和快速的測試和交付。它也適用于各種硬件方案和部分軟件方案的保護板測試。
二、主要表現
2.1 常規檢測項目:內阻測試、過充放電測試、過充恢復、過充放電放電恢復測試、過流測試(充電過流和放電過流)、過充保護電壓、過充恢復電壓、過充放電保護電壓、過充恢復電壓、過流保護等
2.2 特殊檢測項目:短路保護測試(指真正的微秒級短路保護測試)。單節自耗電量測試(指真實準確的自耗電量每個部分的消耗)。均衡電流和均衡電壓(可準確掌握均衡電流和均衡電壓)均衡開啟電壓)。紅外線掃描(條碼掃描)掃描每塊保護板的ID號并存儲記錄。
三、技術參數
3.1大電流模塊:電流等級120A,電流精度0.1A。
3.2電壓模塊:電壓范圍0.5-5V,可編程輸出0.5-5V,電壓精度5毫伏。
3.3短路模塊:超級電容,完全模擬pack電池電壓,瞬間短路保護板,準確捕捉短路時間。
測試項目 | 測試范圍 | 準確性 |
測試系列數 | 1-24系列 | |
參考電壓 | 鈷酸鋰2 (3.8V) 磷酸鐵鋰4 (3.0V) | |
過充保護電壓 | 0.5-5V | ±5mV |
過放電保護電壓 | 0.5-5V | ±5mV |
過充電恢復電壓(自恢復) | 0.5-5V | ±5mV |
過放電恢復電壓(自恢復) | 0.5-5V | ±5mV |
過充保護電流 | 1-40A | ±0.1A |
過放保護電流 | 1-120A | ±0.1A |
均衡開啟電壓 | 0.5-5V | ±5mV |
均衡實時電流 | 0-1000mA | ±1mA |
過流保護延時 | 0-15秒 | ±1毫秒 |
過充保護延時 | 0-20秒 | ±1毫秒 |
過放保護延時 | 0-20秒 | ±1毫秒 |
單節自耗 | 0-500uA | ±1uA |
回路內阻 | 0-500mΩ | ±1mΩ |
短路保護(6系列以上) | 0-9999us | ±1uS |
應用 | 市面所有硬件方案保護板及部分軟件板(特殊 測試項目需要溝通) |

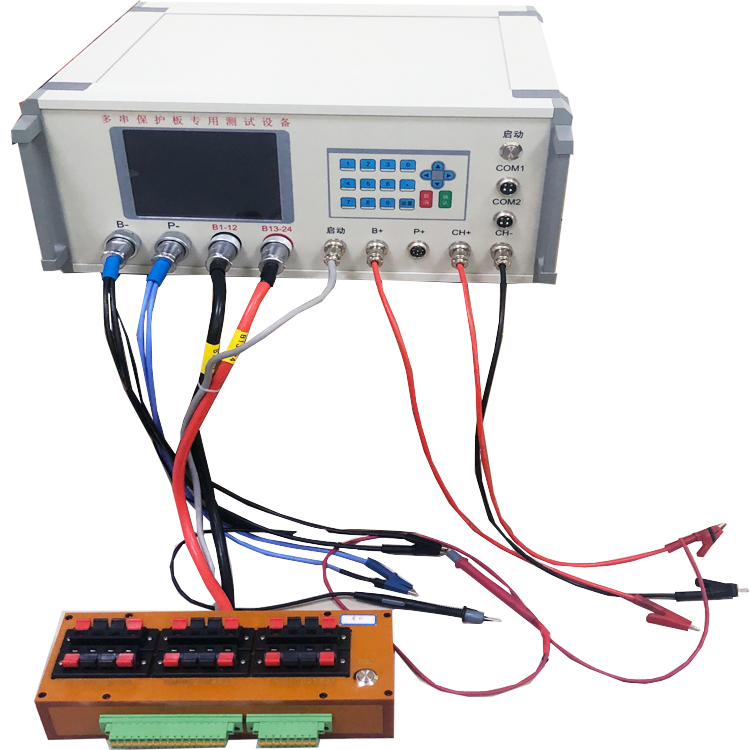

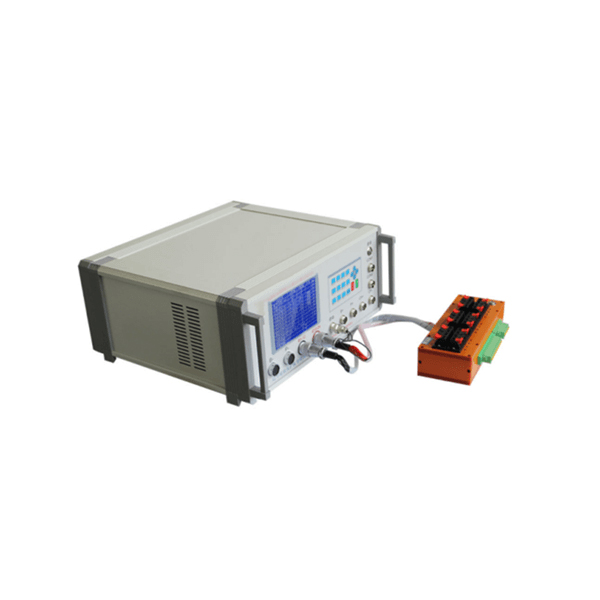

四、外觀結構及工作環境要求
4.1 設備尺寸:L420*W410*H200mm,凈重15kg。
4.2工作環境:工作電源要求市電AC220V輸入,電源波動范圍(170-260V),工作環境溫度-10℃至40℃,工作濕度10%~90%,最大功率600W,僅在高測試電流的條件。
