一、應用及功能介紹
1.1應用:

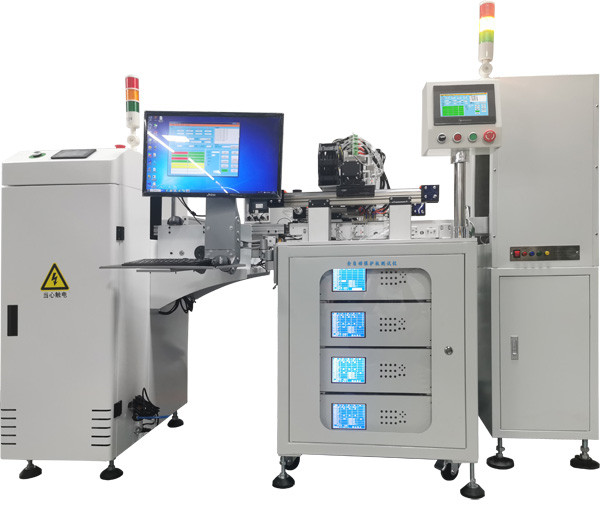

應用于保護板的自動上料、自動測試、測試后打標、自動接收一體化自動化無人化測試流程。該設備包括三部分:加載機、測試自動化平臺和接收機。
上板機:適合市場標準的上板機;
測試自動化平臺:1-4個PBTS(m)保護板測試+自動化平臺;
鋼板牽開器:適用于市場上標準的鋼板牽開器。
二、功能介紹:
應用 | 用于保護板的半自動測試 |
| 過充放電電壓測試 |
過充恢復和放電恢復測試 | |
內阻測試 | |
均衡電壓和電流測試 | |
過流保護測試 | |
獨特的測試項目 | 可同時支持兩片,提高測試效率 |
設備可重新測試,避免夾具接觸不良造成的誤測 | |
測試通過標記+測試錯誤標記 | |
測試補考統計,監控測試輸出及通過率統計 | |
保護板類型 | 磷酸鐵鋰、三元鈷酸鋰、錳酸鋰等 |
范圍 | 開始等待測試位 | 禁止等待測試位 |
支持的最大板寬 | 8 0 -230毫米 | 8 0 -230毫米 |
支持的最大板長 | 0-180毫米 | 0-300毫米 |
支持的最大板行數 | 1-10 | 1-10 |
支持的最大板列數 | 1-10 | 1-10 |
拼圖特殊尺寸需要定制 |
3.參數:
測試項目_ | 測試范圍_ | 一個準確度 |
設備頻道 | 1- 4 | 選修的 |
測試系列數 | 1-6系列 | 選修的 |
參考電壓 | 鈷酸鋰2 (3.8V)磷酸鐵鋰4 (3.0V) | |
過充保護電壓 | 0.5-5V | ± 1毫伏 |
過放電保護電壓 | 0.5-5V | ± 1毫伏 |
過充電恢復電壓(自恢復) | 0.5-5V | ± 1毫伏 |
過放電恢復電壓(自恢復) | 0.5-5V | ± 1毫伏 |
過充保護電流 | 1-40A | ±0.1A |
過放保護電流 | 1-20A | ±0.1A |
均衡開啟電壓 | 0.5-5V | ± 1毫伏 |
均衡實時電流 | 0- 200毫安 | ±1mA |
過流保護延時 | 0-1 0秒 | ±1毫秒 |
過充保護延時 | 0-20秒 | ±1毫秒 |
單節自耗 | 0-500uA | ±1uA |
回路內阻 | 0- 2 00mΩ | ±1mΩ |
在線設置 | 串口通訊:RS232串口 |
一種自動卸料機 | 470*470 * 15 00mm(寬*深) |
自動化測試平臺 | 980*680mm |
鋼板牽開器 | 1200*1000*1500mm (寬*深*高) |
樓層面積 | 2200*1200mm (寬*深) |
四、設備環境要求及技術參數
2.1電源:交流電壓220V±10%,頻率50Hz±10%;
2.2環境溫度:-10~45℃;
2.3 環境無強烈震動、腐蝕性氣體和易燃易爆氣體。
