功能
1、短路保護測試(指微秒級真正的短路保護測試)。
2、跌落測試(指某段信號線掉落或折斷時可檢測)。
3、自身功耗測試(指各段真實準確的自身功耗)。
4、均衡電流和電壓(可以準確掌握均衡電流和電壓)以上技術是我們工程技術人員多年經驗和研發的成果 ,有別于其他需要經常升級的儀器。
簡介:

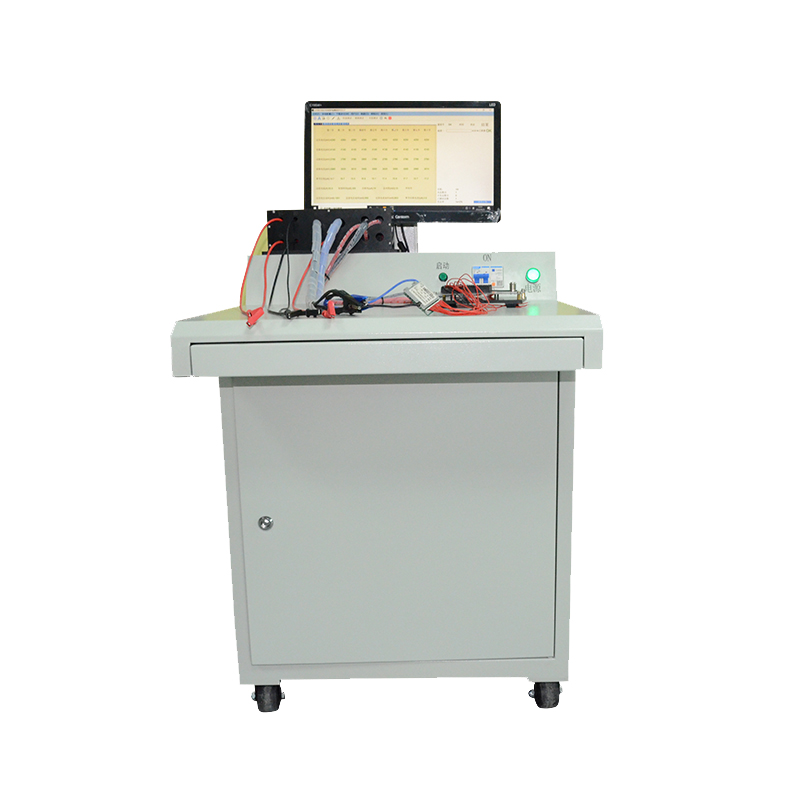

1、1-24串動力電池保護板測試儀,自動化程度高,英文界面友好, 測試速度快,測試精度高。具有測試過充、過充恢復、過放、過 放恢復、過流(過充電流和過放電流)、內阻、自耗、 短路保護、過充保護時間、過流保護時間、過放保護 時間等13項性能,均衡電流和均衡電壓。
2、可滿足目前市場上磷酸鐵鋰電池和鈷酸電池保護板的測試, 具有鐵電池和鈷酸電池測試檔位切換功能。
3、儀器需要連接電腦。電腦硬件配置要求一般 辦公電腦。系統一般需要XP系統。儀器與計算機采用工業 標準232接口。
技術參數
1、 輸入電源要求:180~240V,50/60Hz,功率:1600W
2、 設備接入電源要求為中國使用的220V/50Hz交流電,允許波動范圍在10%以內。
3、 充放電電壓:5000mv~90000mv
4、 設備充電或放電時,可用于檢測和設置電壓范圍。
5、 電流精度:±(0.1%FS+0.1%RD)
6、 設備檢測或設定電流時,誤差范圍為滿量程的0.1%加上讀數誤差的0.1%
7、 電壓精度:±(0.1%FS+0.1% RD)
8、 設備檢測或設定電壓時,誤差范圍為滿量程的0.1%加上讀數誤差的0.1%
9、 電流分辨率:1mA
10、 設備檢測或設定電流時使用的最小單位。
11、 電壓分辨率:1mV
12、設備檢測或設置電壓時使用的最小單位。
13、 循環:循環次數:1~9999次
14、 通過編程,設備可以連續循環保護板的指標。
15、 日志跟蹤
16、 具有日志功能,包括整個測試過程中的操作記錄和異常記錄,可用于跟蹤測試過程。
17、 數據處理、人機界面
18、測試數據可以導出為excel文件和TXT文本格式。
19、 設備與上位機接口:RS232
20、 設備與上位機接口采用RS232接口,可保證數據采集的穩定性和實時性。
21、精度校準/軟件校準 22 外部掃碼功能
測試功能
1、一般性能測試。
2、充放電測試、開路電壓、VCC電壓和負載電壓測試、ID電阻、NTC電阻和導通電阻測試、單體消耗電流測試和單體均衡電流測試。
3、單體電池過充保護和過放保護測試、充電過流和放電過流保護測試、模擬短路保護測試和模擬過溫保護測試。
4、 其他:預充電測試、MOSFET g極信號(BH信號)檢測。
主電路電氣性能參數:
項目 | 參數說明 |
電壓 | 144000mV |
電壓分辨率 | 1毫伏 |
電壓精度 | ±0.1% |
充放電 當前的 | 1A ~ 300A |
當前分辨率 | 1毫安 |
電流精度 | ± (0.1% ) |
其他 | 充放電電路齊全 分離 |
單串CELL電性能參數:
項目 | 參數說明 |
電壓輸出_ 每個部分 |
1000mV ~ 5000mV |
電壓輸入_ 每個部分 |
1000mV ~ 5000mV |
電壓分辨率 | 1毫伏 |
電壓精度 | ±0.05% |
測試均衡 當前的 |
1000毫安 |
電源箱電氣性能參數(過流測試部分):
項目 | 參數說明 |
可控模擬 當前范圍 |
1A - 300A |
可控模擬 當前精度 |
±0.1% |
最大輸出 電壓 |
5000mV |
設備其他技術參數:
項目 | 參數說明 |
測量范圍 消耗電流 | 1 ~ 1000uA |
消耗電流 解決 | 0.1微安 |
反抗 | ID電阻:0.1 %/ NTC電阻:0.1% ;內阻:0-999mr |
保護時間 | 過流保護時間:0-999ms;短路 |
解決: | 保護時間:0-999us |
1路信號 電壓輸出: | 0~5000mV |
廣告/DA 數字 | AD :16bit DA:16bit |
放電方式 | 抄送模式 |
32 個模擬單元 | 輸入/輸出1000~5000mV,電壓精度±0.1% |
溝通 速度 | 2路SBS通訊,通訊速率 10~100Kbps |
其他 | 單路電壓采樣, 0~5000mV , 準確度:±0.1% |
保護功能 | 全局保護參數 (包括反接保護、下限電壓保護、上限電壓保護和上限電流保護)、CC充電保護參數(異常電壓趨勢保護、異常充電電流波動保護和異常電壓波動保護)、CC放電保護參數(包括異常電壓趨勢保護、異常放電電流波動保護和異常電壓波動 保護) |
溝通 | 設備接口采用RS232/DB9接口和38400通訊速率接口,可保證數據采集的穩定性和實時性。設備所有通訊端口均隔離并有防雷設計。 |
電路結構 | 模塊化結構,備品備件可 用于及時更換和維護。 |
設備 機制 | 分體式柜體結構 |
安全等級 | 符合EN60950 ,GB4943要求 |
噪音 | 噪音按IEC62040-3方法測試,噪音小于70dba 所用聲級計應符合iec804中I類的規定,精度較好 比± 0.5分貝。 |
程度_ 保護 | IP20 |
櫥柜顏色 | 灰白色 |
機箱顏色 | 灰白色 |
防雷保護 | 滿足2極防雷要求 GB17626 |
冷卻 | 強制風冷,至少預留20cm空間 在出風口和進風口之間 |
啟動脈沖電壓 | 設備試驗,工藝執行開始時最大允許脈沖電壓≤ (設定 |
測試串?dāng)?shù)*設置單體電壓)* 110%,t≤500us; | |
啟動脈沖電流 | 設備測試:啟動過流測試過程時,最大允許脈沖電流≤設定過流保護值上限*120%,t≤1ms; |
接線方式 | 采用可靠的彈簧壓接方式,拆裝更換靈活。 |
