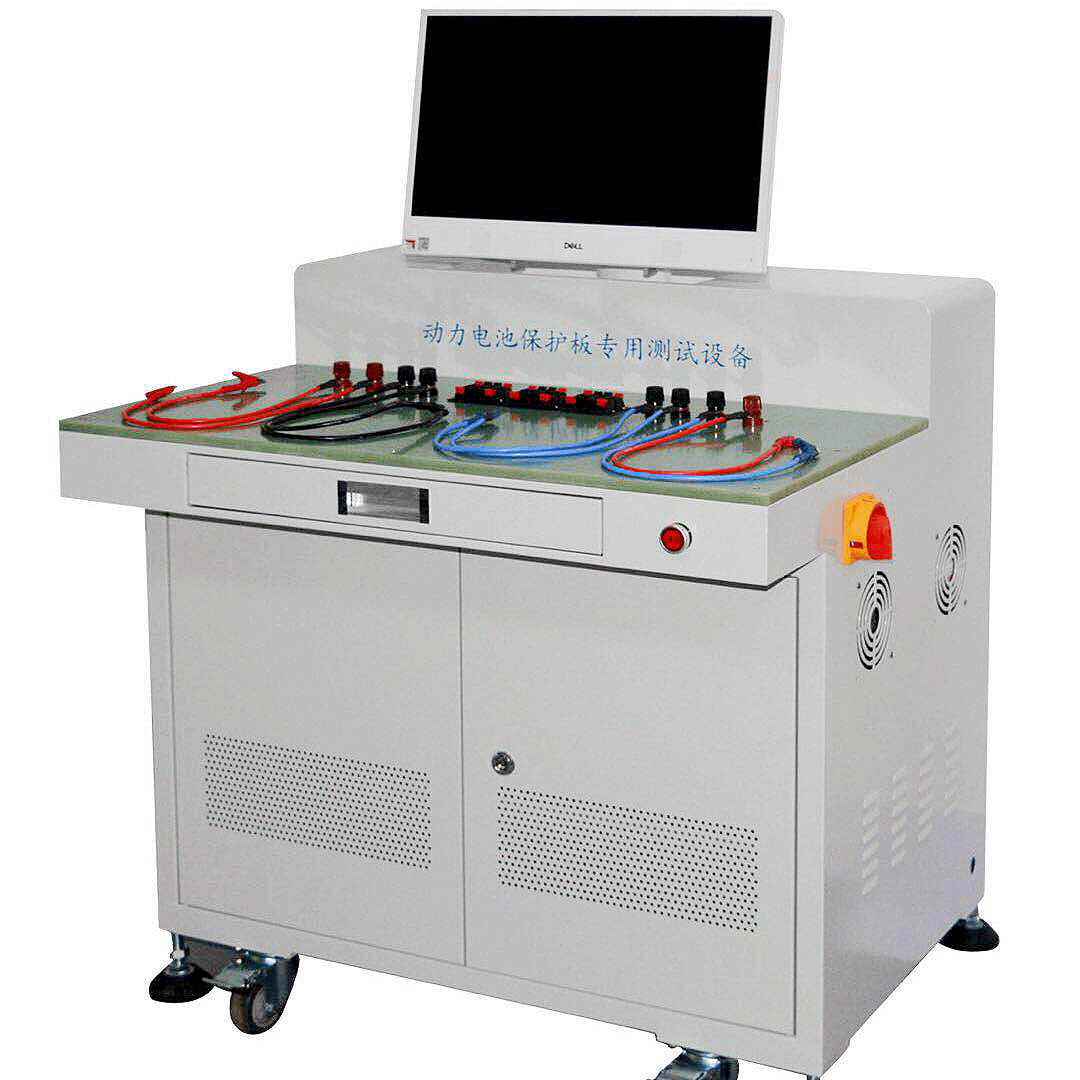

1-32系列保護板測試儀(300A)



一、介紹:

我司儀器測試軟硬件版本的特殊功能

1)短路保護測試(指真正的短路保護測試微秒級)。

2)跌落測試(指某段信號線掉落或折斷時能檢測出來)。

3)自耗電量測試(指各段真實準確的自耗電量)。

4)均衡電流和電壓(可以準確掌握均衡電流和電壓)

以上技術是我們工程技術人員多年經驗和研發的成果,有別于其他需要經常升級的儀器。



二、功能介紹:

1)1-32系列動力電池保護板測試儀,測試速度快,測試精度高。具有過充、過充恢復、過放、過放恢復、過流(過充電流、過放電流)、內阻、自耗、短路保護、過充保護時間、過流保護時間、過放等13項性能測試保護時間,均衡電流和均衡電壓,

2)可滿足目前市場上磷酸鐵鋰電池和鈷酸電池保護板的測試,具有鐵電池和鈷酸電池測試檔位切換功能

3) 儀器需要連接電腦。電腦硬件配置要求一般辦公電腦即可使用。儀器與計算機采用工業標準232接口。



、主要部件配置

序號

產品

品牌

產地

1

風扇

建準/NMB

臺灣/日本

2

安全管

LITTLEFUSE/BUSSMMAN

美國

3

IC

TI/ON

墨西哥/泰國

4

中繼

OMRON

日本

5

MOS管

IR

美國

6

二極管 三極管

ON

馬來西亞

7

電阻電容

YAGEO

日本


四、技術參數

1)輸入電源要求:180~240V,50/60Hz,功率:1600W

2)設備接入電源的要求是中國使用的220V/50Hz交流電,允許波動范圍在10%以內。

3)充放電電壓:5000mV~90000mV

4) 設備充電或放電時,可用于檢測和設置電壓范圍。

5)電流精度:±(0. 1% FS + 0. 1% RD)

6)設備檢測或設定電流時,誤差范圍為滿量程的0. 1%加上讀數誤差的0. 1%

7)電壓精度:±(0. 1% FS + 0. 1% RD)

8) 設備檢測或設定電壓時,誤差范圍為滿量程的0. 1%加上讀數誤差的0. 1%

9)電流分辨率:1mA

10) 設備檢測或設定電流時使用的最小單位。

11)電壓分辨率:1mV

12) 設備檢測或設定電壓時使用的最小單位。


13)循環:循環次數:1~9999次

14) 通過編程,設備可以連續循環保護板的指標。

15) 日志跟蹤

16) 具有日志功能,包括整個測試過程中的操作記錄和異常記錄,可用于跟蹤測試過程。

17)數據處理、人機界面

18) 測試數據可以導出為excel文件和TXT文本格式。

19)設備與上位機接口:RS232

20)設備與上位機的接口采用RS232接口,可以保證數據采集的穩定性和實時性。

21)精度標定/軟件標定

22)外部掃碼功能


五、測試功能

1)一般性能測試

2)充放電測試、開路電壓、VCC電壓和負載電壓測試、ID電阻、NTC電阻和導通電阻測試、單體消耗電流測試和單體CELL均衡電流測試

3)單節電池過充保護和過放保護測試、充電過流和放電過流保護測試、模擬短路保護測試和模擬過溫保護測試。

4)其他:預充電測試、MOSFET g極信號(BH信號)檢測



、電路電氣性能參數

項目

范圍

電壓

160000mv

電壓分辨率

1毫伏

電壓精度

±0。1%

充電/放電電流

充電1~300A;放電 1A ~ 300A

當前分辨率

1毫安

電流精度

± 0. 1%

其他

充放電電路完全分離

、電池性能參數

項目

范圍

各段電壓輸出

1000mV ~ 5000mV

各段電壓輸入

1000mV ~ 5000mV

電壓分辨率

1毫伏

電壓精度

±0.05%

測試均衡電流

1000毫安


八、電源電氣性能參數過流測試部分)

項目

范圍

可控模擬電流范圍

1A-300A

可控的模擬電流精度

±0 1%

最大輸出電壓

5000mV







、設備其他技術參數

項目

范圍

測量范圍

消耗電流



1 ~ 9999uA

消耗電流分辨率

0. 1微安

反抗

ID電阻:0. 1% / NTC電阻:0. 1%;

交流內阻:0-999mr

保護時間分辨率

過流保護時間:0-999ms;

短路保護時間:0-999us

1路信號電壓

輸出



0~5000mV

AD / DA 數字

AD 16bit DA:16bit

放電方式

抄送模式

32 個模擬單元

輸入/輸出1000~5000mv,電壓精度±0。1%

通信速率

2路SBS通訊,通訊速率10~100Kbps

其他

單路電壓采樣,0~5000mv,精度:±0。1%













保護功能

全局保護參數(包括反接保護、電壓下限保護、電壓上限保護和電流上限保護)、恒流充電保護參數(電壓趨勢異常保護、充電電流波動異常保護和電壓波動異常保護)、恒流放電保護參數(包括異常電壓趨勢保護、異常放電電流波動保護和異常電壓波動保護)







溝通

設備接口采用RS232/DB9接口和38400通訊速率接口,可保證數據采集的穩定性和實時性。設備所有通訊端口均隔離并有防雷設計。



電路結構

模塊化結構,備品備件可及時更換和維護

設備機制

桌面

安全等級

滿足EN60950和GB4943要求





噪音

噪聲按IEC62040-3方法測試,噪聲小于70dBA

所用聲級計應符合IEC804中I類的規定,精度應優于±0.5dB。

防護等級

IP20

機箱顏色

白色的

防雷保護

滿足GB17626的2極防雷要求

冷卻

強制風冷,出風口與進風口之間至少預留20cm空間



啟動脈沖電壓

設備測試,流程執行開始時最大允許脈沖電壓≤(設定測試串?dāng)?shù)*設定單體電壓)*110%,T≤500uS



啟動脈沖電流

設備測試,啟動過流測試過程時,最大允許脈沖電流≤設定過流保護值上限*120%,T≤1mS

接線方式

采用可靠的彈簧壓接方式,拆裝更換靈活
