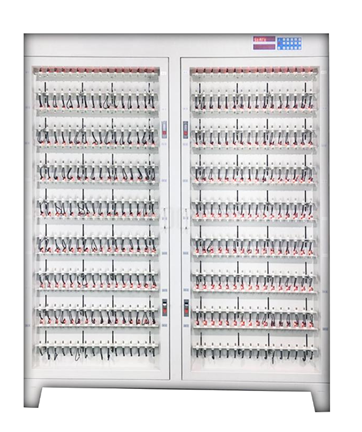

512通道5V 5A電池化成分級測試儀
一、設備基本組成_
該設備主要由計算機、通訊接口和電池檢測柜組成。電池檢測柜由夾具和放置夾具的板體、恒流恒壓源、存儲控制電路、采樣電路、單片機和控制板組成。
（可用于圓柱形、軟包和方形電池。可選：帶托盤和能量反饋功能的電池測試儀。）
二、設備主要性能_
1）每臺設備可對滿足電壓范圍的512電池進行恒流恒壓充電和恒流放電測試。
2）采用具有發明專利的恒流恒壓電源，從恒流到恒壓的切換無影響。特別適用于鋰離子電池的充電要求。
3）設備采用AVR單片機作為控制中心，配合外圍采樣電路。可由上位機控制。連接電腦工作時，可保存所有通道完整的充放電曲線，也可脫離上級電腦，通過控制面板操作，完成恒流恒壓充電、恒流放電測試、分選根據時間等
4）每節電池都有獨立的恒流恒壓源，形成回路，互不影響。
5）實時檢測每節電池的電壓。充電時，先恒流充電。當電池電壓達到設定值后，將平穩過渡到恒壓充電。當滿足設定時間或當前終止條件時，充電結束。恒流放電時，當電池電壓低于設定值時，放電結束，對應的電池指示燈亮。
6) 具有掉電保護功能，來電后仍可繼續執行原有工作流程。
7）功率管采用50n06，適用于要求低放電電壓的電池，如磷酸鐵鋰電池。
8）上位機可設置32個步進參數和256個循環，每臺上位機可接1～10套單片機系統（建議10套以下）。
9) 配套軟件功能。
① 采用圖形化操作界面，顯示每節電池的電壓、電流、時間、容量等數據，并以多種顏色顯示相應的工作狀態和異常情況；
②任意節電池容量指示（最多100節）；
③ 可根據電壓、電流、時間的變化情況記錄數據點，形成完整的充放電曲線數據。曲線數據點時間間隔≤4秒；
④ 各種條件下的電池分選功能（C容量、時間、開路電壓、放電平臺等）；
⑤ 自動計算恒流充電率、容量損失、放電效率、平均電壓、中值電壓等數據；
⑥ 操作員權限設置，分級操作；
⑦ 可顯示充放電曲線和循環圖。
三、技術參數
設備通道數 | 5 12通道（全屏控制） |
抽樣檢驗間隔 | ≤ 8s/周 |
恒流范圍 | 0.05～5A，分辨率1mA |
電流測量精度 | ±0.1%滿量程 |
采樣電流精度 | ±0.1%滿量程 |
電壓測量范圍 | 0～5V，分辨率1mV |
電壓測量精度 | ±0.1%滿量程 |
充放電電壓范圍 | 充電：0～4.5V，放電：4.5～2V（外接線長度不超過2.5m ） |
恒壓設定范圍 | 3~4.5V |
恒壓設定精度 | ±0.1%滿量程 |
時間框架 | 0～30000分鐘/工步，精度：±0.1% |
散熱方式 | 風冷，上升氣流 |
治具形式 | 圓柱型常規夾具、手動松膠、托盤式氣缸快速夾緊、電動松膠。 |
工作環源 | 溫度：0～40℃，相對溫度≤85%（無水蒸氣凝結） |
外形尺寸 | 1600(長) * 550 (寬)* 1840 (高)mm |
工作電源 | 三相四線制，AC380V±10%，50Hz |
滿載功耗 | ≤ 18千瓦 |
四、系統主要配置要求（客戶自行配置）
1 ） 電腦系統最低配置：Celeron雙核CPU或以上，4G或以上內存，500GB或以上硬盤空間，EGA/VGA彩色顯示器，光驅1個，鼠標1個，M icrosoft TM Windows XP操作系統以上 ， 1個可用的RS232串行通訊口。計算機系統由用戶配置，計算機系統數量根據實際需要確定。
2 ） 建議用戶為每臺電腦配備UPS電源，以防止停電時損壞電腦或數據。
3 ） 設備啟動時，瞬時電流大。用戶在為設備配置進線電源開關時，應考慮電源開關的動作電流不低于設備的啟動電流，以免開關跳閘。
五、通用設備配置及標準
1、設備外觀顏色：外殼：銀白色，箱體：銀白色。
2、附中文操作說明書和軟件U盤。
3、設備附帶的附件：
No. | 姓名 | 數量 |
1 | 設備發貨檢測報告 | 1個 |
2 | 設備操作手冊 | 1個 |
3 | 裝箱單及產品合格證 | 1個 |
4 | 通訊線 | 1個 |
