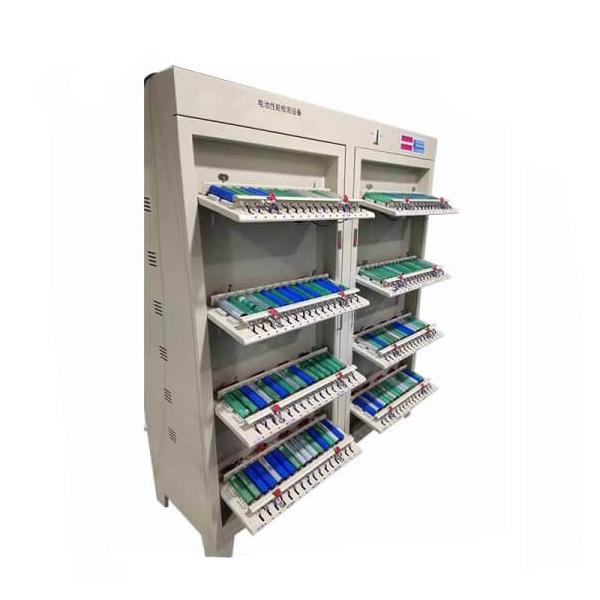

特征:
1、每臺設備可對滿足電壓范圍的512電池進行恒流恒壓充電和恒流放電測試。
2、采用發明專利的恒流恒壓電源,恒流到恒壓切換無沖擊,特別適合鋰離子電池的充電需求。
3、采用AVR單片機作為設備的控制中心,外圍采用采樣電路。設備可由上位機控制。連接電腦時,可保存所有通道完整的充放電曲線,也可脫離上級電腦。通過控制面板的操作,可以完成恒流恒壓充電、恒流放電測試、時間排序等工作。
4、每節電池都有獨立的恒流恒壓源,自制電路互不影響。
5、實時檢測每節電池的電壓。充電時,先恒流充電。當電池電壓達到設定值時,會平滑切換到恒壓充電。當滿足設定時間或當前終止條件時,充電結束。恒流放電時,當電池電壓低于設定值時,放電結束,相應的電池指示燈亮。
6、具有斷電保護功能,接收原工作流程后可繼續運行
7、功率管為50N 06 ,適用于需要低放電電壓的電池,如磷酸鐵鋰電池
8、上位機可設置32個工步參數和256個循環,每臺上位機可接1-10套單片機系統(建議10套以下)。
配套軟件功能:
a)圖形化操作界面,用于顯示每節電池的電壓、電流、時間、容量等數據,并以多種顏色顯示相應的工作狀態和異常情況;
b) B任意節電池容量指示(最多100節);
c )可以根據電壓、電流、時間的變化情況記錄數據點,形成完整的充放電曲線數據,曲線數據點的時間間隔≤4秒;
D) C在各種條件下(容量、時間、開路電壓、放電平臺等)進行電池分選功能;
e) A自動計算恒流充電率、容量損失、放電效率、平均電壓、中值電壓等數據;
f) 設置操作者權限,分級操作;
D顯示充放電曲線和循環圖;

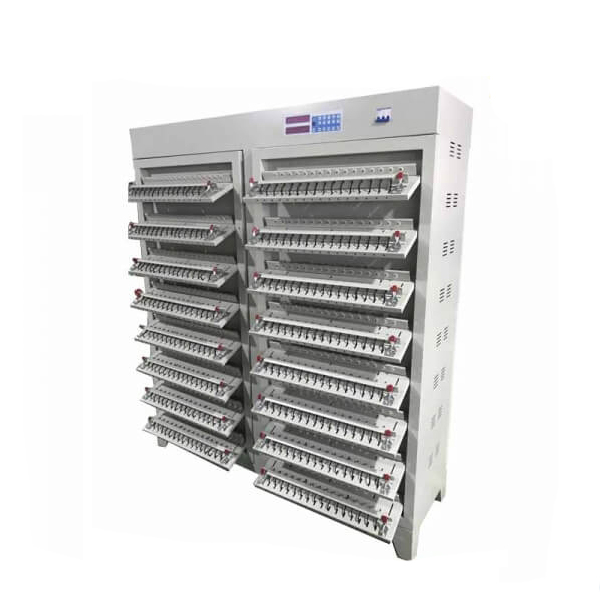

主要技術參數
設備 通道數 | 整機共512通道 |
工作 流控制模式 | 整柜控制 |
充電 方式_ | 恒流恒壓 |
充電 切斷條件 | 電壓、電流、時間、容量 |
放電 方式 | 恒定電流 |
放電 截止條件 | 電壓、時間和容量 |
抽樣 檢驗周期 | ≤10s |
電壓 測量范圍 | 0~5V,分辨率1mV |
電池 電壓范圍 | 充電:0~4.5V, D放電:4.5 ~ 2.0V |
恒壓 范圍 | 3~4.5V |
電壓 精度 | ± (0.05%RD+0.1%FS ) |
電流 范圍 | 電荷: 0.015-3A ,_ D放電: 0.015-3 A, 分辨率: 1mA_ |
電流 精度 | ± (0.1%RD+0.1%FS ) |
時間范圍 | 0~30000分鐘內任意設置,時間單位為min |
時間 準確性 | ≤±0.1% |
夾具 類型 | 圓柱形四線治具 |
治具 A可調 H八 | 0~90毫米 |
適用電池 | 圓柱形和小方形鋁殼 |
工作電源 | AC380V±10% , 50HZ , 功耗≤13kw (三相四線制) |
通訊方式 | RS485 , 波特率57600 |
外形 尺寸 | 1440mm (寬) * 500mm (深) * 18 0 0mm (高) _ _ _ |
工作環境 | 溫度:0-40℃,相對濕度≤85%RH |
滿載 O perating C urrent _ _ | 相線最大30A ,零線最大3A |
設備 啟動電流 | 空氣開關的合閘力矩約為60A |
重量 | 約250公斤 |
