512通道5V 3/5/6A鋰電池容量分析儀帶能量回饋功能&托盤裝載


一、系統原理:

設備由電腦連接控制,發送指令,采集數據;鍵盤可手動操作設備并顯示參數和狀態;恒流板在CPU的指揮下,具有恒流恒壓功能;電池充電時,雙向供電將交流電轉換為12V直流電,通過恒流板實現對電池的充電控制和檢測;電池放電時,過程與充電相反。首先通過恒流板將蓄電池電壓升至12V,再通過雙向電源將直流電變換為交流電,直接饋入工廠的交流配電網,實現能源電池放電電能的回饋。


2.系統組成:

1、鋰電池化成分容設備

2、帶USB接口的電腦(自備)

3、USB轉485接口轉換器及通訊線

4.電池掃描系統

五、系統軟件



3.系統特點:

單點獨立,每節電池都有獨立的恒流恒壓源,穩定無沖擊。

設備精度0.1%,穩定性高。

軟件功能強大,人機界面友好。

四線測試接口,確保高測量精度。

模塊化設計理念,易于維護。


4.設備結構主要由以下部分組成:

1、獨立CPU板,配備鍵盤板,正反面獨立操作,全柜統一發控;

2、8通道恒流恒壓控制模塊。

3.雙向AC/DC逆變模塊。

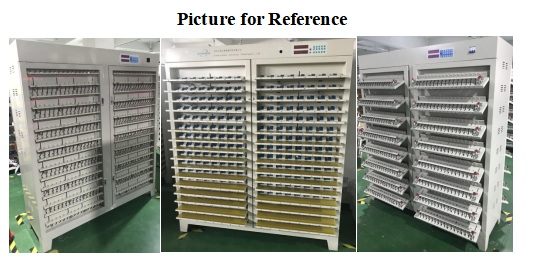

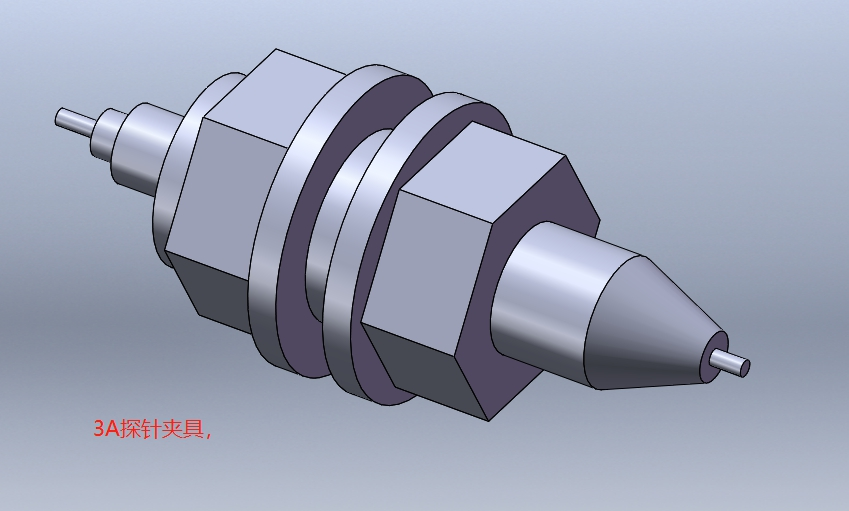

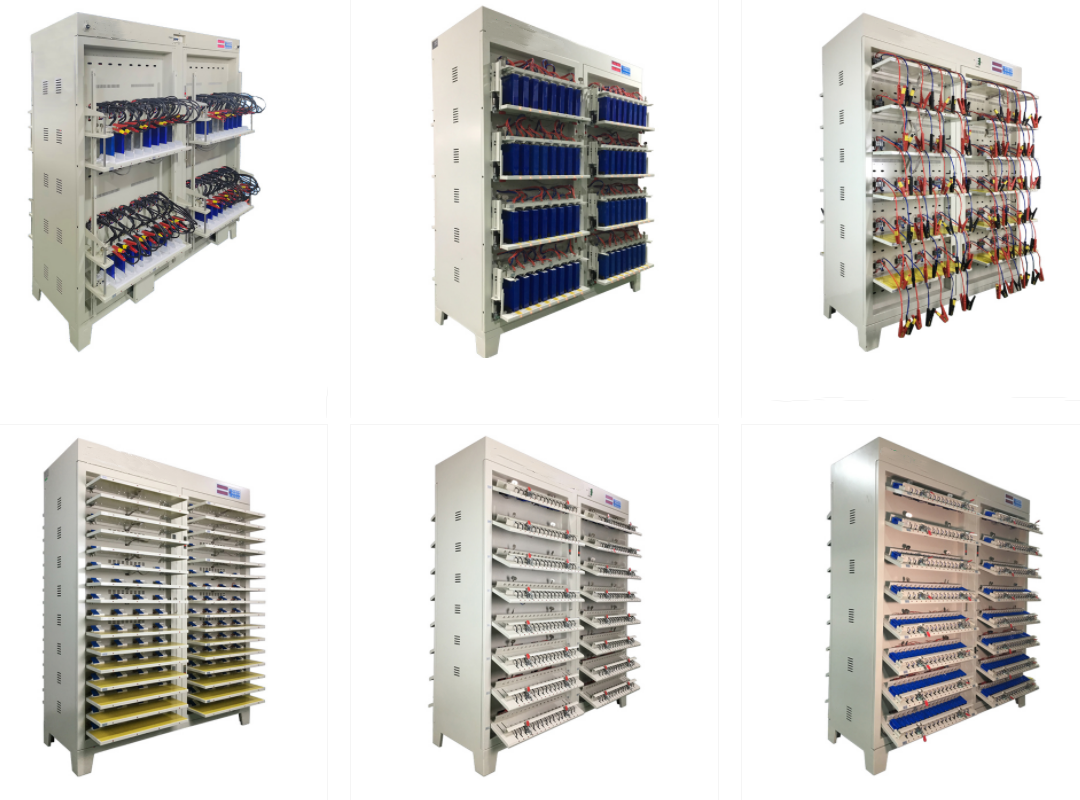

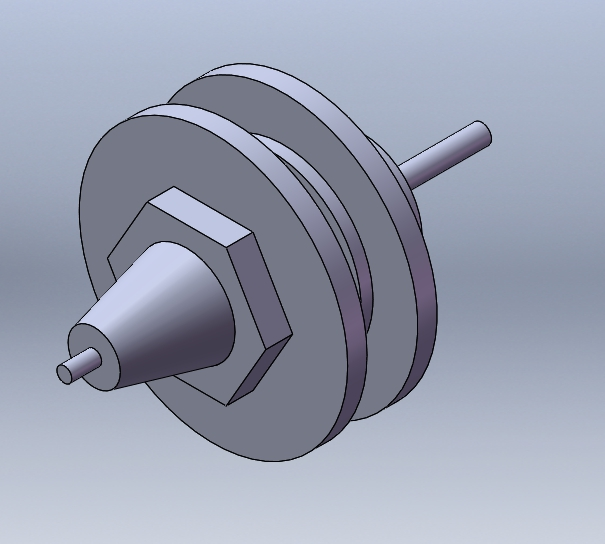

4.探頭夾



5.規格:

設備通道數

5 12通道(CPU控制)

恒流范圍

充電直流30mA~3A;放電DC 30mA~3A,分辨率1mA

尺寸

550mm× 1622mm長× 1840mm

機箱顏色

標準灰黑色(可定制)

治具形式

探頭夾

支持電池規格

10~100mm范圍內可調

通道控制方式

每節電池都有獨立的恒流恒壓源,穩定無沖擊。可實現啟動、停止、暫停、繼續和保護

每個通道都有獨立的恒壓恒流硬件控制電路

微調和校準每個通道的充電電流和放電電流精度

工作電源

AC380V±10% ,50HZ

功率因數

≥0.99

交流電流畸變率

≤2%

整機充電效率

≥75%

飼料網絡轉化效率

≥70%

工作功耗

≤9KW

設備故障率

<1%

工作環境

溫度 - 10 ~ 40, 相對濕度 80%

散熱方式

自然進氣向上排氣

通道參數

電壓測量范圍

直流0~5V

電池電壓范圍

充電DC 0~4.5V;放電 DC 4.5 ~ 2V

恒壓范圍

直流 2~4.5V

電壓精度

±(1‰讀數+1‰滿量程),分辨率1mV

電壓穩定性

≤ ±1mV

電流范圍

充電直流30mA~3A;放電直流 30mA ~ 3A

電流精度

±(1‰讀數+1‰滿量程),分辨率1m A

電流穩定性

≤ ±1mA

軟件功能

控制方式

電腦控制設備,整柜控制,帶掃描系統

通訊方式

485串口通訊(波特率57600)

流程設置

最多可設定32步256個循環

充電方式

恒流恒壓恒流恒壓

充電截止條件

電壓、電流、時間、容量、-△V

放電方式

恒定電流

放電截止條件

電壓、時間和容量

保護功能

過壓、欠壓、過流、欠流、過容量保護、斷電保護、數據斷點恢復

時間框架

0~999分鐘/工步,時間單位min

時間精度

≤±1‰

抽檢周期

≤ 8 秒

電池分選

按(容量、時間、開路電壓、放電平臺等)排序

數據處理

可記錄電壓、電流、時間和容量數據,自動計算恒流充電率、容量損失、放電效率、平均電壓、中值電壓等數據,并提供數據曲線和循環圖;可輸出生成文本、Excel、WODR或MDB數據庫格式文件

軟件基本功能

1.軟件支持多種續播,如手動暫停續播,軟件關機續播

停電中斷繼續、設備通訊中斷繼續、異常停機繼續;

2.支持條碼掃描,可以依次掃描一維碼和二維碼

掃碼、頻道跳碼掃碼、加載掃碼等多種掃碼方式;

3.本地測試詳細數據存儲,可隨時查看各通道當前測試情況

數據和歷史數據,有數據和曲線對應兩種方式

現在,它支持以單個或批量形式導出 excel 報表。此外

您可以根據需要設置在測試結束時自動導入數據。

4、支持電池的容量排序和等級排序;

5.支持試驗后判斷合格,按規定的循環容量、電壓、時間

根據時間間隔等信息判斷pass/ng結果;

6、支持各種工步保護和全局電壓、電流、溫度異常保護(部門)

子設備配備),進行異常報警,支持電池組過充過放保護

保護測試;

7、支持通道并聯(根據設備選配);

8、支持公司轉制;

9、支持?jǐn)?shù)據庫服務器后臺存儲或MES對接;

10、軟件離線保護;

11.軟件提供免費升級。
