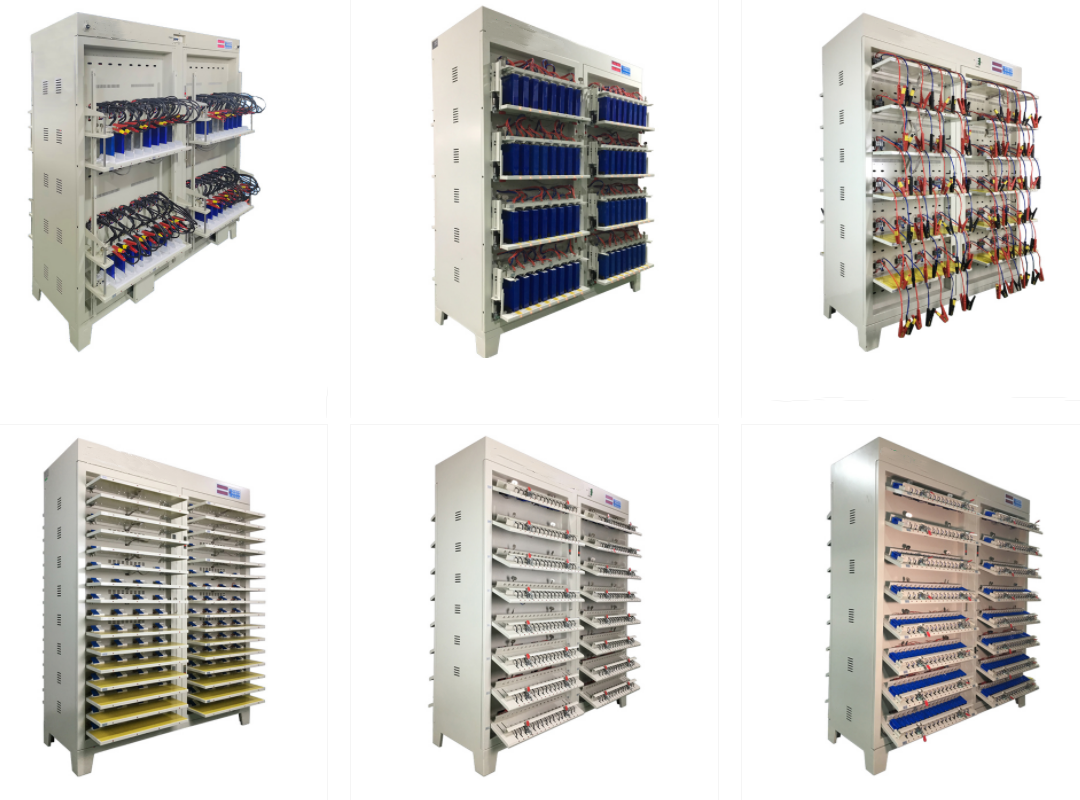

5V2A 512通道鋰離子電池充放電測試儀
特征:
1、每臺設備可對滿足電壓范圍的512電池進行恒流恒壓充電和恒流放電測試。
2、采用發明專利的恒流恒壓電源,恒流到恒壓切換無沖擊,特別適合鋰離子電池的充電需求。
3、采用AVR單片機作為設備的控制中心,外圍采用采樣電路。設備可由上位機控制。連接電腦時,可保存所有通道完整的充放電曲線,也可脫離上級電腦。通過控制面板的操作,可以完成恒流恒壓充電、恒流放電測試、時間排序等工作。
4、每節電池都有獨立的恒流恒壓源,自制電路互不影響。
5、實時檢測每節電池的電壓。充電時,先恒流充電。當電池電壓達到設定值時,會平滑切換到恒壓充電。當滿足設定時間或當前終止條件時,充電結束。恒流放電時,當電池電壓低于設定值時,放電結束,相應的電池指示燈亮。
6、具有斷電保護功能,接收原工作流程后可繼續運行
7、功率管為50N 06 ,適用于需要低放電電壓的電池,如磷酸鐵鋰電池
8、上位機可設置32個工步參數和256個循環,每臺上位機可接1-10套單片機系統(建議10套以下)。
配套軟件功能:
a)圖形化操作界面,用于顯示每節電池的電壓、電流、時間、容量等數據,并以多種顏色顯示相應的工作狀態和異常情況;
b) B任意節電池容量指示(最多100節);
c )可以根據電壓、電流、時間的變化情況記錄數據點,形成完整的充放電曲線數據,曲線數據點的時間間隔≤4秒;
D) C在各種條件下(容量、時間、開路電壓、放電平臺等)進行電池分選功能;
e) A自動計算恒流充電率、容量損失、放電效率、平均電壓、中值電壓等數據;
f) 設置操作者權限,分級操作;
D顯示充放電曲線和循環圖;
主要技術參數
設備通道數 | 整機共512通道 |
工作流控制模式 | 整柜控制 |
充電方式 | 恒流恒壓 |
充電截止條件 | 電壓、電流、時間、容量 |
放電方式 | 恒定電流 |
放電截止條件 | 電壓、時間和容量 |
抽檢周期 | ≤10s |
電壓測量范圍 | 0~5V , 分辨率:1mV |
電池電壓范圍 | 充電: 0 ~4.5V , D放電:4.5~2.5V |
恒壓范圍 | 3~4.5V |
電壓精度 | ± (0.05%RD+0.1%FS ) |
電流范圍 | 充電: 0.010-2A , _ D放電: 0.010-2A , 分辨率:1mA |
電流精度 | ± (0.1%RD+0.1%FS ) |
時間框架 | 0~30000分鐘內任意設置,時間單位為min |
時間精度 | ≤±0.1% |
治具類型 | 四線治具 |
夾具可調高度 | 10mm-90mm |
支持電池 | 方形電池/圓柱電池 |
工作電源 | AC380V±10% , 50HZ , 功耗: 9.5KW (三相四線制) |
通訊方式 | RS485 ,波特率57600 |
外形尺寸 | 1440mm (長)×500mm (寬)×1840mm (高) |
工作環境 | 溫度:0-40℃ ,相對溫度≤85 % |
滿載工作電流 | 最大相線: 15A , 最大零線: 3 A |
設備啟動電流 | 空氣開關的合閘力矩約為60A |
機器重量 | 約 250KG |
