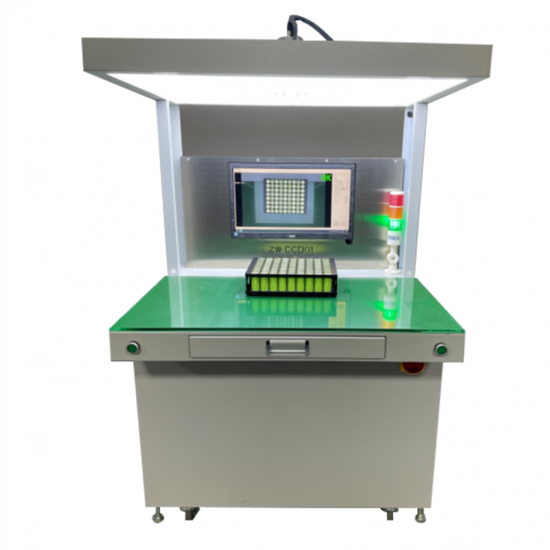

圓柱電池組組裝線CCD正負極視覺檢測儀



介紹:

CCD視覺檢測設備,其實就是通過機器視覺產品CCD圖像傳感器將采集到的圖像信號,傳輸?shù)綄S玫膱D像處理系統,根據像素的分布和亮度、顏色等信息,將信號轉換為數字信號的檢測裝置;圖像系統對這些信號進行各種運算,提取目標的特征,然后根據判別結果控制現場設備的動作。CCD視覺檢測設備可以代替人眼進行測量和判斷,用于貴重設備的生產、組裝或包裝。


配置參數

設備功率:600W,220V交流輸入,50Hz。

設備功能:對于圓柱形電芯,通過攝像頭采集正負極數據,將正負極數量和正負極位置信息與樣品進行比對,結果(NG或OK) )快速分析,并標出Ng的位置,以在進入點焊前確認電池的正負極,防止因正負極位置錯誤造成的不良。

磁芯范圍:圓柱形磁芯14430/14500/18500/18650/21700/26650/32650等

適用檢測范圍:400 * 300 mm,如果更定制

樣本采集后可檢測360度旋轉位置

參數設置,一鍵啟動檢測模式

功能設置簡單,易于理解和操作,無需現場培訓

工控機支持突然斷電功能,數據庫正常工作。

本地數據庫,主要為圓柱形電芯正負極數據,其他類不兼容。

檢測速度:100PCS/1.5S

測試準確度:電芯不變形不生銹,100%

海量存儲產品參數,調出參數直接檢測


系統配置:


??低?/span>

600萬高清工業相機

海康威視

千萬級工業鏡頭

識別系統

自主研發

工控機

英特爾原裝i7處理器


Intel原裝工控主板


正版Windows 7工控系統

允許物料移動速度

1.5M/分鐘

顯示像素

1920*1080

相機寬度

400*30 0mm

直流電源

雙臺灣原裝明緯電源

監視器

19寸顯示器
