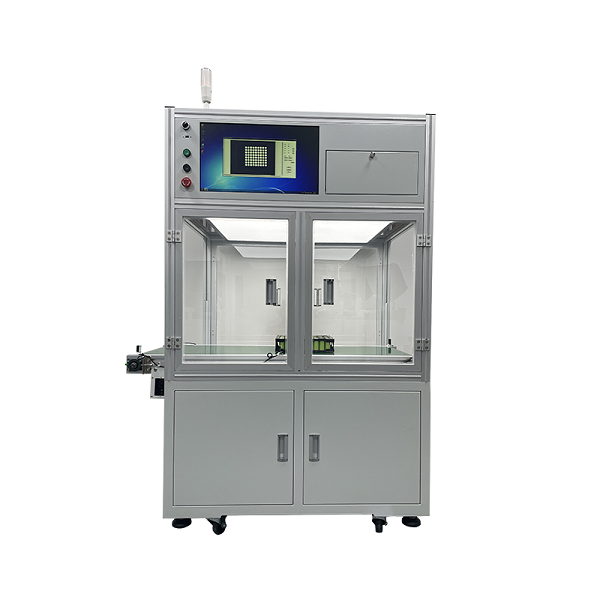

圓柱電池正負極CCD檢測設備 電池組檢測機
一、功能說明
CCD檢測儀是鋰電池加工自動化設備，具有自動檢測鋰電池圓柱形電芯正負極的功能。
2 ．工藝流程
電芯進入檢測區→采樣掃描→正負極檢測→ NG 自動檢測→OK 。
3 ．設備技術參數
1、XY軸行程：1200*500（可定制）
2.電機傳輸速度：300mm/S
3、操作系統：工控機+智能相機
4、檢測方式：管道式
5、重復定位精度：±0.1mm
6、檢測效率：1s/PCS
7.整機功率：500W
8.整機重量：150kg
9.最大承重量：60kg
10、輸入電源：單相交流220V/50Hz
11.外形尺寸：l1370*W830*h1870mm
4 設備配置清單
● 顯示器：飛利浦
●工控機：微型計算機
● S開關電源：金盛陽
5、運行環境
1）室內溫度：-30℃～50℃。
2）室內濕度：55%以下。
3）廠區：無污染，無強電磁干擾。
