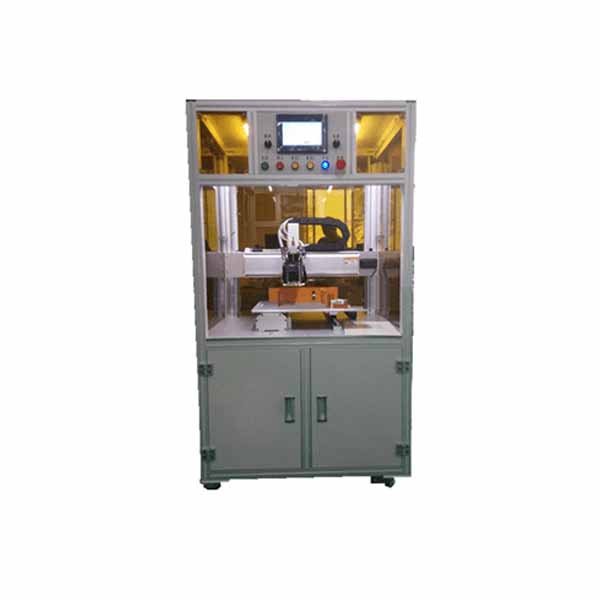

直流5000A/8000A 帶旋轉焊頭自動單面點焊機用于鋰離子電池極片焊接
特征
該設備主要用于圓柱/聚合物電池組件中電池與鍍鎳鋼帶或鎳帶的焊接,并保證電池與鍍鎳鋼帶或鎳帶之間的焊接拉力大于30N。設備點焊范圍可滿足18650電池20 串 電池組 及20串以下 電池組的焊接要求。焊接電池?cái)?shù)量由行程決定,可人機設定。
優點:
1、支持?jǐn)帱c(diǎn)啟動、自動啟動和手動啟動模式轉換。
2、虛焊、脫焊報警功能。
3、編程簡單,支持任意點編程和數組編程。可存儲99組編程文件。
4.焊針更換預測預警。
5、具有焊接電流監測系統,可實時監測焊接電流
規格
設備電源及電壓 | 交流電 22 0± 10% ,50HZ±2HZ , 500W |
焊接電源及電壓 | AC380V±10% ,50HZ±2HZ ,2000W |
焊接材料 | 純鎳板: 0.03-0.2mm 鍍鎳鋼帶 :0.03-0.3mm |
傳輸 方式 | TBI絲桿+臺銀精密直線導軌 |
干燥模式 | 步進伺服電機 |
焊頭旋轉功能 | 焊頭支持正反轉,適合異形電池點焊,具有防粘針功能。 |
最大點焊速度 | 0. 35S /點;2 800個/小時
|
電機傳動最高速度 | 1000毫米/秒 |
稱重傳感器最大數量 | X-26;Y-26(可調) |
重復定位精度 | ±0.02MM |
可存儲文件組數量 | 99 |
操作系統 | 嵌入式系統+人機界面 |
最大承重量 | 30KG
|
最大行程尺寸范圍 | X :500mm ,Y :400mm ,Z :35mm ,R :180o 工裝平臺與焊針之間的距離可調300毫米。 |
焊接壓力 | 兩根焊針壓力可獨立調節。壓力穩定、可靠、調節方便。保證電池殼與連接件之間的焊接拉力大于30N。 |
焊接位置 | 電池圓柱和頂平面位置 |
焊接工藝 | 火花飛濺小、無毛刺、不變色、焊接美觀、性能穩定、不損壞電池外觀; |
方面 | 900長×900寬×16 5 0高mm |
重量 | 2 0 0公斤
|
電源線 | 220V 10A
|
氣動連接管 | 直徑8毫米,易插拔接口,氣壓0.4兆帕 |

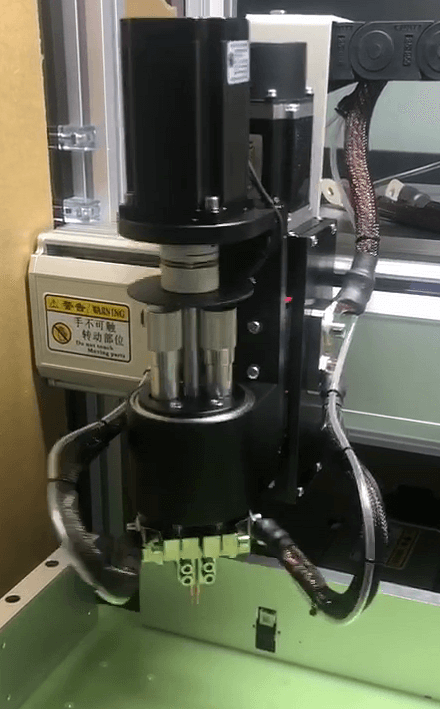

旋轉焊接頭
