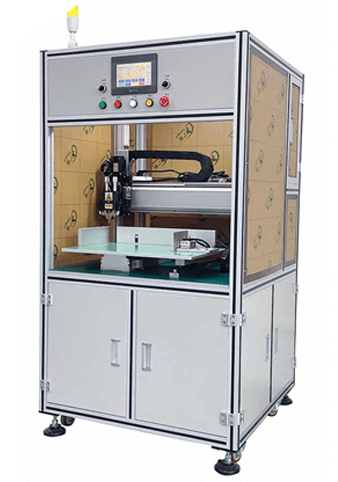

 5000A/8000A逆變直流焊接電源/三極管鋰圓柱電池組組裝焊接電源單面自動點焊機



簡介

1.專為18650、26650、21700、32650等電池組焊接而設計,如電動自行車、踏板車和電動汽車電池組焊接。

2.5000A逆變點焊電源,焊接效果高品質。可選配8000A逆變點焊電源和8000A晶體管焊接電源。

3、伺服電機驅動,焊接快速、穩定。

4. 可編程焊接工藝,可生產任意形狀的電池組。

5、焊接效果實時監控,NG焊點報警。


應用

光伏、動力電池、鎳氫鋰電池等電池連接用鎳合金條、鋁鎳復合條、線材及導條、家用電器零件及導條、五金配件、銅銀制品、不銹鋼周邊連接、燈泡腳焊接、電子零件、各種高低導電金屬焊接等。


特點

1)感應負載電壓,以反饋方式控制電壓,實現高質量焊接。

2)預熱、主熱開機方式:焊前預熱,保證焊接質量穩定。

3)保持能量密度的連續性,焊接時間短,減少母材變形和變色。(焊接時間微秒級控制,連續輸出模式)

4)從小電流到大電流轉換方便,適合精密焊接。

5)可設置電流上下限,判斷焊接質量好壞,適用于焊接自動化平臺。

6)焊接電流隨通電時間的推移而上升,以保證焊接效果。

7)穩定的控制系統

8)高配置調節裝置

9) 加工精度高

10)產品性價比高


性能特點

1.觸摸屏顯示,操作更方便,顯示更清晰

2.三種文件編程模式,手動輸入、數組、CAD圖紙導入,簡單快速應對各種復雜程序編輯

3、焊頭具有風冷或水冷功能,可有效降低點焊針溫度對焊接質量的影響

4、最多可存儲99組文件,調用方便,無需復雜的換線調機過程

5、夾具A面和B面點焊程序可切換。



技術參數

電源

交流220V ± 10%50赫茲

電流

直流電_

焊接方式

逆變直流

焊接電流

5000A 8000A可選

動力形式

一個自動

Y行程

400毫米 (定制

X行程

500毫米 (定制

點焊速度

.35/;2800 /小時

電機驅動速度

00毫米/

加載內核數

X方向:26

Y方向:26

標準:18650電池

存儲文件數量

9

操作系統

嵌入式系統 +人機界面_

傳輸方式

步進 +進口精密直線導軌可選伺服 +絲桿_

設備氣壓

.4-0.7兆帕

重量

00公斤

尺寸

0*900*1650毫米


選擇手動點焊機還是自動點焊機?

該設備主要用于圓柱形電池組件中電池與鎳帶的焊接。如果產量比較高,想用自動點焊機代替手動點焊機,可以選擇自動單面點焊機和雙面點焊機,雙面點焊機效率高于單面點焊機單面點焊機。焊接脈沖寬度可調,焊接飛濺小,焊點不變色。具有兩段式電流檢測比較功能,異常電流聲光報警,有效防止虛焊、虛焊的發生。具有故障自診斷功能,顯示相應的故障點,方便維修。
