一、設備介紹：
1.1整機示意圖
（機器外殼采用鋁型材+亞克力
入料平臺：投料平臺：
放膜組：影片發行組:
人機界面：界面：
成品電池輸送帶：成品電池輸送帶：
寬面及右側面包膜：寬面及右側面包膜：
左邊窄面折邊：左窄下擺：
地折短邊：地折短邊：
底面折長邊：底面折長邊：
1.2 外觀尺寸
4350mm （長）×1100mm （寬）×1950mm （高）
1.3 設備介紹
該設備適用于方形 電池包覆。整個電芯表面覆蓋粘貼一層絕緣膠，可以更好的保護電芯，防止短路。手動給電池上電并收集電池。
1.4 涂膠原理及作用

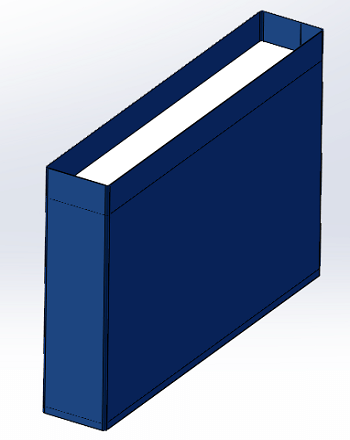

1.4.1將粘膠膜沿電池高度方向四面包裹并進行側面密封（如圖1、2所示）
（圖1 ） （圖2）
1.4.2 電池底部封口成“Y”形，先封短邊，后封長邊（如圖3）
圖3
1.5 工藝特點
1.5.1尺寸可調，可調范圍：85mm ～ 220mm （高） *130mm ～ 200mm （寬） *20mm ～ 60mm （厚）
1.5.2 膠囊內氣泡：無皺紋、壓痕、翻邊或破損；氣泡≤5mm ，每面氣泡數≤5個，每側氣泡數≤3個；涂裝過程中請勿損傷電池或劃傷絕緣膜；
1.5.3 涂布精度：±0.5mm（電池表面無空白）；重疊可調：5mm-10mm
1.5.4 對與電池接觸的部分進行絕緣處理，防止短路和劃傷；
1.6 來料
絕緣膜/膠水：根據客戶要求
1.7 機構特征
1.7.1與電池接觸部分采用非金屬材料設計；
1.7.2凡與電池接觸的部分均具有短路保護、急停保護、斷電/斷氣保護功能；
1.7.3涂層動作不會損壞電池；
1.7.4與電池接觸部分采用非金屬材料；
1.7.5設備運行狀態顯示（三色燈）；
1.7.6整機及易損件應預留足夠的維修空間。
2 、設備使用環境
項目_ | 規格_ |
力量 | AC220V 50/60HZ |
額定功率 | 3.5千瓦 |
壓縮的空氣 | 5kgf ～ 7kgf/ cm㎡ (0.5Mp-0.7Mp) 干燥、無水 |
相對濕度 | 20 ～75 ％HR |
環境清潔度 | 現場無腐蝕性氣體、液體或爆炸性氣體 |
額定功率 | 3.5千瓦 |
底部軸承 | ≥500公斤/平方米 |
三、技術參數
物品 | 規格 |
尺寸_ | 4350mm （長）×1100mm （寬）×1950mm （高） （設備外形尺寸可能根據電池規格而改變） |
西八 | 800公斤 |
額定功率 | 3.5千瓦 |
壓縮空氣_ | 5kgf ～ 7kgf/ cm㎡ (0.5Mp ～ 0.7Mp)干燥、無水 |
效率_ | 6~8 PPM （如： 34135214 ） |
操作員 | 1 |
產品合格率 | ≥99.5% |
設備故障率 | ≤2% （僅設備引起的故障） |
電池尺寸 | 例如： 214mm （高） *135mm （寬） *34mm （厚） 受理電話： 27135206、42173166、5417345、36130130 _ _ _ _ _ |
四、設備原理及主要結構
4.1 手動送料（圖4）
手動將電芯放置在上料臺上，利用氣缸自動校正電芯，通過伺服電機將電芯推送至下一工位
（圖4）
4.2 發藍膜機理（圖5）
藍膜通過張力機構放卷，實現穩定的放膜
（圖5）
4.3 寬窄面包藍膜機理（圖6 ）
采用伺服推動電芯，通過氣缸+伺服及精密機構完成拉膜、涂布、分切動作，實現寬、窄面包藍膜。
（圖6 ）
4.5 下擺（圖7）
利用精密夾具對電芯進行定位，配合氣缸折疊機構完成電芯的底部折疊（不含頂部折疊）。
（圖7）
4.6 細胞收集結構（圖8）
通過電機傳動皮帶將電芯一一有序地放置和收集。
（圖8）
5 、主要零部件品牌
序列號 | 項目_ | 品牌_ | 產地_ |
1 | 伺服電機 | 新街 | 中國 |
2 | 步進電機 | 研究控制，雷賽 | 中國 |
3 | 可編程邏輯控制器 | 新街 | 中國 |
4 | 界面 | 昆侖、威輪通 | 中國 |
5 | 空調組合 | 亞德客 | 臺灣 |
6 | 轉變 | IDEC | 日本 |
7 | 西門子 | 德語 | |
8 | C提示 | 中國 | |
9 | 施耐德 | 法國 | |
10 | 氣動元件 | 亞德客 | 臺灣 |
11 | 限流閥 | 亞德客 | 臺灣 |
12 | SMC | 日本 | |
13 | 泄壓閥 | SMC | 日本 |
14 | 亞德客 | 臺灣 | |
15 | 接近開關 | 日本 | |
16 | 磁環開關 | 亞德客 | 臺灣 |
17 號 | 直線導軌滑塊 | 上銀 | 臺灣 |
18 | 腦外傷性腦損傷 | 臺灣 | |
19 | CSK | 臺灣 | |
20 | 滾珠絲杠 | 上銀 | 臺灣 |
21 | 腦外傷性腦損傷 | 臺灣 | |
22 | CSK | 臺灣 | |
23 | 光電開關 | 松下、歐姆龍、銳思 | 日本 |
24 | 真空檢測 | 亞德客 | 臺灣 |
25 | 軸承 | 日本精工株式會社 | 臺灣 |
