自動五金沖壓/模切機


、設備介紹

1.1 功能說明

本機適用于方形電池負極(連續涂滿極)的自動成型,采用金屬模具沖壓方式。手動將電極卷裝到設備氣脹軸上,設備自動放卷并糾偏。電極膜的張力通過張力控制系統進行控制。電極膜經過EPC二次校正后, 通過CCD檢測電極膜 正反面的外觀質量。送料機構牽引電極 將薄膜送到?jīng)_切位置,用于沖切拉 和切片。輸送機電極膜通過真空接收帶傳送,通過CCD攝影檢測每張電極膜 的尺寸,電極上下表面經過離子風除塵除鐵處理,自動剔除不良品放入廢物箱。合格的產品被收集到成品料箱中,當料箱滿時,自動連接到料箱輸送線。自動補充空料箱。


產品規格參數

1.2 來料規格

規格

材料

材料

長度

毫米

寬度

毫米

厚度

ID

毫米

最大外徑

毫米

陰極電極

床單

 11 0

110  18 0

100  20 0

----

----

陽極電極

床單

 11 0

110  18 0

 18 0

----

----

陰極極片

----

10 3 5

10  5 0

 12

----

----

陽極片

----

10 3 5

10  5 0

 1 0

----

----

分隔器

----

60  110

 3 0

φ76.2

φ3 0

磁帶

----

10  3 0

15  50

φ76.2

φ150

1.3 來料要求

序列號

物品

規格

1

進料寬度

0~ 11 0mm 不帶突耳

2

來料厚度

60-200微米

3

 來料卷內徑

3英寸

4

電極來料外徑/重量

≤70 0mm ≤30 0kg

5

涂裝方法及破損要求

連續涂層,一側伸出極耳 且極耳 損傷小于0.5mm

6

來料卷繞均勻度

≤± 2 毫米

7

入射波邊緣高度

≤0.5毫米

8

來料涂層寬度誤差

≤±0.5毫米



1.4 設備技術能力

物品

規格

生產計劃管理

≥220PPM

毛刺尺寸

橫向毛刺Va≤12μM(電極水平放置:超出箔材端面)

縱向毛刺Vb≤12μM(極片垂直放置:超出縱向極片中心的距離);

CCD檢錯率

≤0.5 % (以電極數 為分母)

CCD漏檢率

≤0

三維CCD檢測精度

±0.1毫米

模具壽命

1、 單個正極≥120萬次,負極≥120萬次可修復模具10次;

刀具壽命

1、 單個正極≥120萬次,負極≥120萬次可修復模具10次;

切片精度

寬度精度+0.0/- 0.3 mm

極耳 寬度精度,±0.15 mm ;

料箱接收精度

+/- 1毫米

通過率

≥99 %(純屬機器原因造成的缺陷)

利用率

≥ 純屬機器原因造成的缺陷


二、配置組件說明

2.1 自動放卷機構





2.2 功能

手動送料,采用氣脹軸固定極卷材料,送料軸由伺服電機驅動,主動放卷并自動糾偏;

2.3 配置及參數

1、  采用氣脹軸放卷,由伺服電機和精密減速機驅動,主動放卷。放卷軸以3英寸為增量設置,最大兼容放卷直徑700mm;

2、  放卷糾偏采用進口高靈敏度糾偏傳感器、伺服電機及絲桿傳動,實時糾偏,糾偏行程+/-50mm,糾偏精度:+/-0.15mm;

3、 送料高度800mm,氣脹軸配有滑動導輪,方便操作人員操作;

4、  配備激光線校準極輥邊緣位置,方便操作人員更換料卷時對準;

5、 具有計算程序線圈直徑的功能。當余料卷達到設定值時,程序報警,提醒余料不足,需要更換;

2.4 手動膠帶連接平臺

2.5 功能

  用于壓緊兩端電極條,更換電極條卷時手動剪貼膠帶。

2.6 配置及參數

1、 用氣缸驅動并拉緊極片兩端,然后再手動連接燈帶。壓塊與電極條帶接觸面采用非金屬材料,不會損壞條帶路徑;

2、 收帶平臺設有刻度標記,方便收帶時對準、調平;

3、 切割槽底部設有負壓除塵機構,可吸收切割后的粉塵,避免對料帶的二次污染;

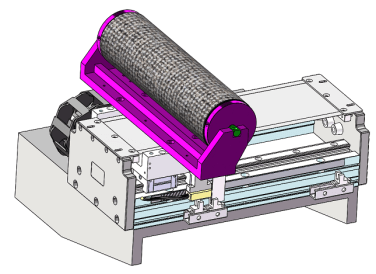

三、工藝糾偏機制


3.1 功能

采用國內知名品牌糾偏器,實現帶鋼在運行過程中的實時糾偏,保證連續放卷時帶鋼位置一致;

3.2 配置及參數

1、 采用行業知名品牌糾偏系統,進行實時檢測、控制、顯示,實時修正帶鋼移動過程中電極涂層邊緣的水平偏差;

2、 糾偏行程X、Y:+/-10,R:+/-5°;

3. 糾偏精度+/-0.1mm

4. 糾偏寬度≥120mm


四、張緊機構




4.1 功能

結構采用帶擺桿的低摩擦氣缸,通過電氣比例閥控制,實現皮帶的恒張力。張力大小可設定;

4.2 配置及參數

1、 采用低摩擦氣缸和擺桿結構,由電氣比例閥控制,實現閉環恒張力;

2、 滾筒采用碳纖維滾筒表面拋光處理,配備高速低摩擦軸承,減少皮帶阻力;;

3、 皮帶張力:0-200N,張力波動:+/-5%


五、極板過卷


5.1 功能

用于電極卷材放卷過程中帶材的過渡輸送;

5.2 配置及參數

1、 電極采用鋁+棕硬質氧化/碳纖維包覆硬化樹脂,表面粗糙度優于Ra0.6。所有滾輪均經過動、靜平衡測試;


Ⅵ. 電極片緩存

6.1 功能

當模具切片時,緩存機構吸收這段時間釋放的條帶,實現連續放卷的功能;

6.2 配置及參數

1、 采用伺服模塊主動緩存,保證模切時連續放卷,穩定張力,提高生產效率,保證繪圖精度;

2、 滾筒采用碳纖維材質,減少儲料滾筒慣性矩,保證拉料精度和設備穩定性;

3、 緩存電極長度:≥300mm

4、 定位精度:±0.1mm



七、缺陷檢測機構

7.1 功能

對電極正反面進行缺陷檢測,輸出NG信號,記錄缺陷品數據;

7.2 配置及參數:

1、 使用線掃描相機檢測電極正反兩面的表面缺陷,記錄缺陷品數據,并保存到電腦中;

2. 像素精度+/-0.05mm

3. 最小檢測面積≤0.5mm2

4. 錯誤率:≤0.5 %

5、 泄漏率:0

6、 可針對不同類型的電極保存相應的參數設置,并可在顯示屏上查看檢測圖像;
