一、設備介紹:

該設備主要用于高溫高壓下聚合物泡孔的形成。主要具有加熱及溫度控制功能、壓力及壓力控制功能、充放電及數據通訊功能。

整機由1套能量回饋式、5V20A-64通道成型柜和2套夾具組成。夾具為16層加熱壓板和64層

它由恒流源通道組成。每個加熱板可對角放置2節電池。夾具、恒流源、柜體設備一體化。



2、設備組成

該設備由溫度控制系統、壓力控制系統、成型柜系統和夾具機構四部分組成。

2.1 溫度控制系統

(1)將玻璃纖維加熱板貼在鋁板表面;

(2)各加熱板獨立控溫;

(3)觸摸屏+PLC集成智能控制;

(4)電池化成后,自然冷卻;

(5)超溫報警功能。



2.2 壓力控制系統

(1)由16層鋁板覆蓋絕緣紙垂直堆疊加壓而成;

(2)PID壓力輸出精確控制;

(3) 氣壓表顯示當前氣壓。



2.3 編隊柜系統

(1)充放電及過充過放保護功能

(2)數據網絡存儲功能

(3)電壓檢測及排序功能

(4)煙霧報警功能



2.4 夾具及底盤機構

(1)正負耳與觸點之間可靠的對接功能;

(2)加熱板絕緣保護;

(3)箱蓋無需工具即可快速拆卸;



2.5 設備優勢

1、電池厚度在4-10mm范圍內,無需更換極耳壓塊;

2、采用鍍鎳銅觸點,耐腐蝕。



2.6設備運行流程:

打開電源→手動打開柜門→將電池放入夾具→設置夾具參數→夾具下降并發送→夾具結束后手動取出電池

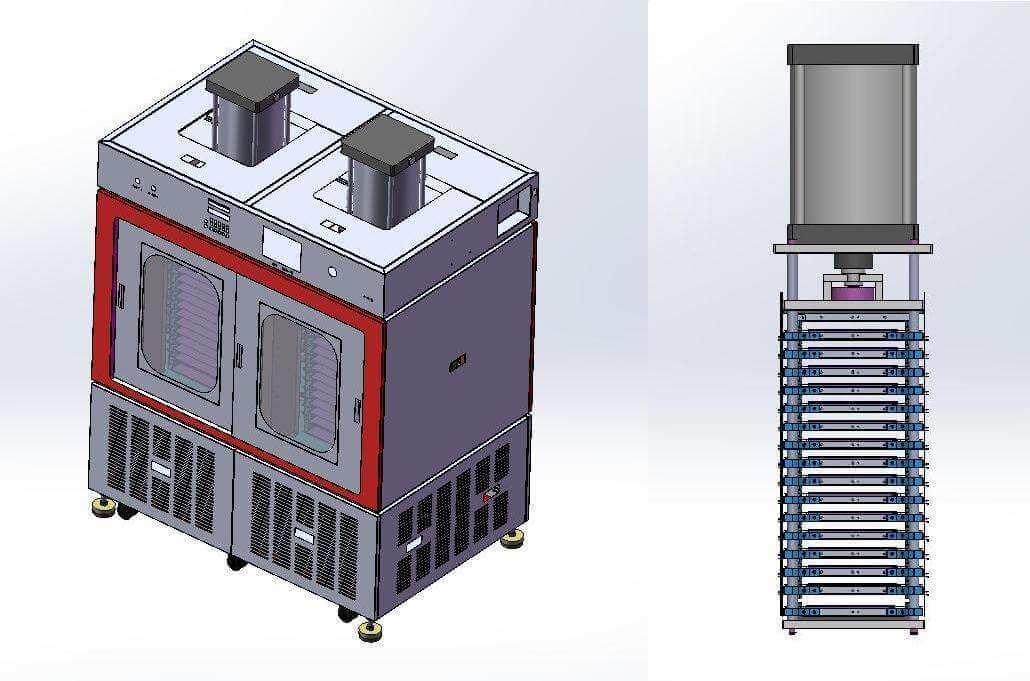

2.7設備示意圖:

設備外形尺寸

軟包電池成型機

軟包電池成型機



三、 適用產品參數

軟包電池成型機

單元高度A

80-230毫米

單元寬度B+側

60-190毫米

電池厚度H

4-10毫米

標簽間距C

≥20毫米

桿肩寬度D

≤75毫米

翼片長度E

6-40毫米


四、技術指標

4.1 夾具機構主要性能

4.1.1加熱板主要部件:鋁板底面貼合玻璃纖維加熱板,頂面貼合1mm厚的絕緣板,整體覆蓋光面名片紙。

4.1.2工作方式:氣缸自上而下驅動,將電池放置在兩層加熱板之間的固定位置,通過夾具的收縮實現對電池的夾緊力,在同時,電芯正負極耳與成型柜接觸。可靠的接觸點。

4.1.3壓力設定方法:在觸摸屏中輸入電池尺寸和各節所需的表面壓力,系統自動計算所需壓力并執行。

4.1.4 加熱時間:以室溫25℃為例,升溫至60℃約10分鐘,升溫至75℃約15分鐘。

4.1.5 所用觸點為四線鍍金觸點,具有觸點采樣準確、耐磨、抗氧化等優點。

4.1.6 每層夾子之間的間隙為20mm,壓塊與觸點之間的距離為6.3mm,方便裝卸電池。



4.2. 基本技術參數

不。

參數名稱

技術參數

評論

1

加熱方式

玻璃纖維發熱片加熱

每層獨立控溫

2

加熱時間

10-15 分鐘

與環境溫度有關

3

控溫范圍

常溫-85℃

控制精度:±2℃

4

壓力輸出范圍

100-3000公斤

壓力精度:±30KG

5

恒流源通道數

64個頻道


6

充放電電流范圍(mA)

200 20000


7

電流測量精度

±0.05%FS+0.05%RD


8

電流分辨率(mA)

1


9

電壓測量范圍(mV)

5000


10

充電電壓范圍(mV)

4500


11

放電電壓范圍(mV)

1800 4500


12

電壓測量精度

±0.05%FS+0.05%RD


13

電壓分辨率 (mV)

0.1


14

時間測量范圍和精度

999分鐘/步,精度±0.1%


15

設備校準方法

軟件數字校準


16

校準周期

6個月


17 號

步驟內容

恒流充電、恒流恒壓充電、恒流放電、靜置


18

步驟結束條件

電流、電壓、時間、容量


19

工作環境

溫度:0 40℃,相對濕度≤85%


20

電源

三相AC380V±10% 50Hz




21

電源效率

充放電電源采用節能電源,電池放電能量回饋電網。電能充電輸出最高效率不低于70%,電能回收最高效率不低于65%。


22

設備總功率

約13KW


23

氣源

0.4-0.75MPa


24

設備尺寸

1400*960*1730mm

(長*寬*高)

25

設備重量

約700KG




4.3 化學成型設備主要性能

4.3.1 本設備專用于聚合物鋰電池的化學化成工藝;

4.3.2 工作模式有:恒流充電、恒流恒壓充電、恒流放電、擱置、循環;充放電控制條件為:恒流充電終止電壓值、恒流放電終止電壓值、恒流恒壓充電恒壓值、電流恒壓充電終止電流值、各種工作模式的時間終止值;

4.3.3具有數據斷電保護功能,來電繼續運行,欠壓存儲情況下約5秒檢查一次;

4.3.4 保存每節電池的所有階躍曲線(包括電壓-時間、電流-時間、容量-時間、功率-時間等曲線),用戶可以自由選擇曲線采樣條件。

4.3.5 多種電池巡檢界面,電池巡檢界面可選擇圖形顯示、顯示綜合數據、顯示分類數據、異常顯示等;

4.3.6 計算機系統最低配置:CPU PII/300 以上、內存 64MB 以上、硬盤空間 10GB 以上、EGA/VGA 彩色顯示器、光盤一張、鼠標一只、MicrosoftTM Windows 2000 或以上操作系統、可用一臺RS232串口 通訊口,Windows支持打印機。計算機系統由用戶自行配置,微機系統的數量根據實際需要確定。


4.4. 隨機提供操作軟件(電腦用戶自行準備);

設備外觀顏色:GB 9002色卡
